ASRock anuncia dos placas base ASRock Z690 Aqua, una con un añadido de OC extra. En el lanzamiento del chipset Z690, la conocida marca no reveló su modelo insignia "Aqua". Pero ahora la compañía finalmente ha anunciado no solo uno, sino dos modelos, un SKU "normal" y un SKU OC.
Índice de contenido

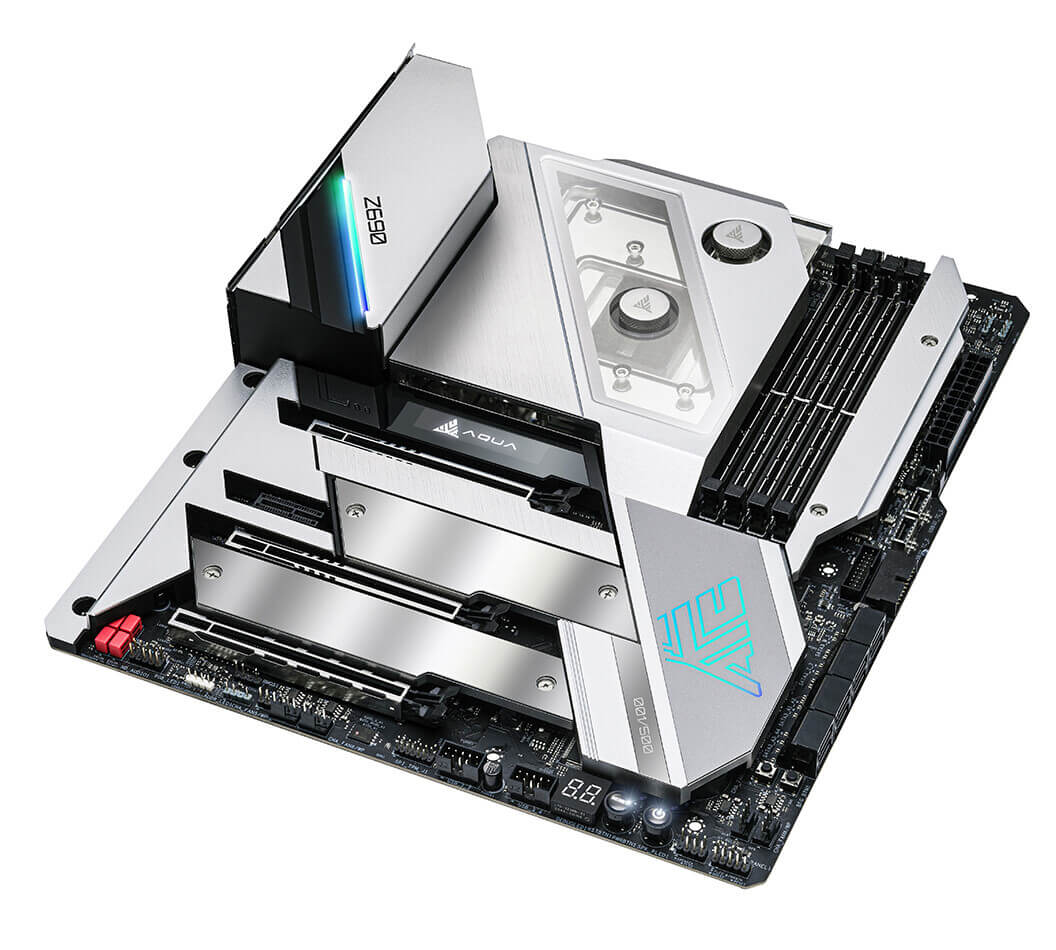

ASRock Z690 Aqua

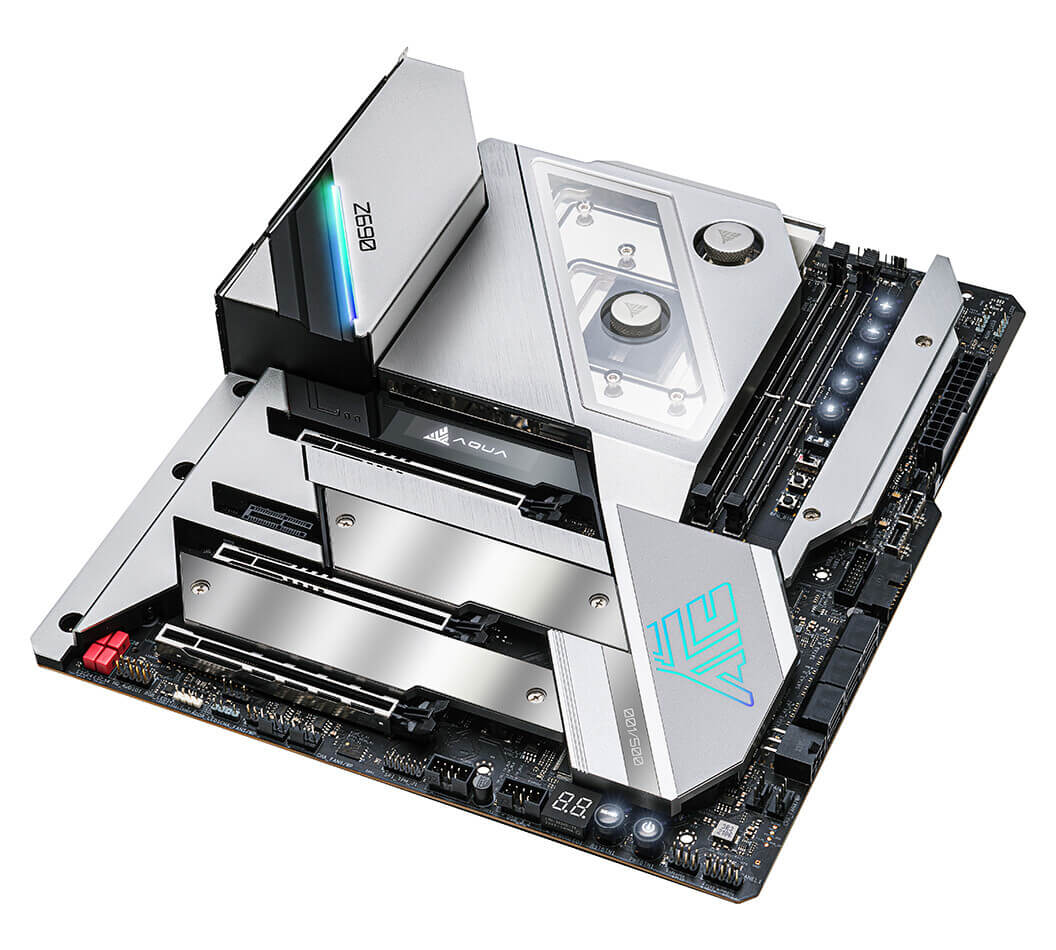

La principal diferencia entre los dos es que el OC SKU solo tiene dos ranuras DIMM, ya que como sabemos, DDR5 es muy delicado cuando se trata de correr a altas velocidades de reloj. Y dos placas DIMM permiten velocidades de reloj DRAM más altas, esto también significa que todos los principales fabricantes de placas han lanzado un producto de dos DIMM orientado a los overclockers.
De lo contrario, las dos placas son en su mayoría idénticas en términos de características, pero hay algunas diferencias menores que señalaremos más adelante. Como era de esperar, ambas placas cuentan con una placa de refrigeración líquida grande y bien integrada para la CPU. Así como una configuración SPS VRM de 20 fases y 105 A.
ASRock ha optado por una PCB de 12 capas, algo que no se ve en muchas placas base de consumo y no está claro si traerá algún beneficio real. Pero como esta es una placa base premium, es un buen toque. El disipador de calor de la unidad M.2 más alta alberga una pequeña pantalla OLED, aunque ASRock no ha enumerado el tamaño en su sitio web.
Dos PCIe 5.0, un PCIe 4.0 x16 y un PCIe 3.0 x1
Las placas Aqua tienen 2 ranuras PCIe 5.0 que funcionan en modo x16 / x0 o x8 / x8, más una ranura PCIe 4.0 x16 y una ranura PCIe 3.0 x1. Cuando se trata de ranuras M.2, ASRock casi parece tacaño en comparación con la competencia, ya que las placas Aqua solo tienen tres ranuras PCIe 4.0 x4 M.2, dos de las cuales también pueden admitir unidades SATA.
Sin embargo, cuando se trata de conectividad, ASRock supera a la mayoría de la competencia, dependiendo del costo de estas placas, ya que obtiene dos puertos Thunderbolt 4, ambos con paso de DP, Ethernet de 10 Gbps, cortesía de un controlador Marvell AQC113CS y 2.5 Gbps a través de un controlador Killer E3100G. WiFi también es cortesía de Killer, a través de un módulo compatible con AX1675 WiFi 6E.
Thunderbolt 4, WiFi 6E y Ethernet de 10 Gbps
ASRock se ha quedado con una configuración de audio tradicional, utilizando el códec Realtek ALC1220 emparejado con un DAC ESS SABRE9218 para el conector de auriculares frontal. Las placas también tienen seis puertos SATA, aunque el modelo sin OC tiene dos adicionales. Mientras que la placa OC obtiene una entrada de alimentación adicional en su lugar, dos encabezados USB 3.2 de 10 Gbps, para hasta cuatro puertos y dos encabezados USB 3.2 de 20 Gbps.
La E / S trasera alberga cuatro USB 3.2, dos de los cuales admiten velocidades de 10 Gbps, aunque la versión sin OC obtiene dos puertos adicionales de 5 Gbps. Mientras que la versión OC tiene un puerto PS / 2 en su lugar. También hay un puerto HDMI no especificado, cinco conectores de audio más una salida óptica S / PDIF. Así como un botón CMOS y BIOS FlashBack, además de los puertos antes mencionados.
La otra diferencia con la versión OC es que tiene un conjunto de botones e interruptores adicionales para ayudar con el overclocking extremo. Sin embargo, ambas placas cuentan con una pantalla LED de depuración. Por lo que, a menos que sea un overclocker extremo, lo más probable es que no se pierda mucho.
Qué contiene la caja
ASRock proporciona un pequeño paquete con las placas que incluye un detector de fugas digital para una configuración personalizada de refrigeración líquida. Un cable mini DP a DP corto en ángulo recto e incluso ocho almohadillas térmicas de repuesto. Así como un juego de tornillos de repuesto para los distintos disipadores de calor de la placa.
Más fabricantes de placas base deberían hacer esto, especialmente en sus placas de disipador de calor de cubierta completa, ya que a veces es complicado obtener los reemplazos adecuados. En general, las placas base Z690 Aqua se ven decentes, si no sobresalientes, en comparación con la competencia.
Fuente: ASRock
