¡Fabrico un PC Custom en tamaño mini! En el día de hoy te traemos el unboxing del pack Raijintek Scylla Elite + Paean Mini y el montaje del ordenador sobremesa completo. Pero no uno cualquiera, sino con esta refrigeración líquida custom. Y el nuevo chasis SFF de Raijintek en tamaño super reducido, para librar espacio en nuestro escritorio.

¡Fabrico un PC Custom en tamaño mini! 🥇 Raijintek Scylla Elite + Paean Mini

Agradecer en primer lugar a la marca Raijintek por confiar nuevamente en nosotros y proporcionarnos el gabinete y la refrigeración líquida custom para su análisis y montaje. Vamos a empezar a verlo por el pack que pondremos en su interior, es decir, por el Raijintek Scylla Elite. Así como un añadido más que ha querido la marca incluir: Raijintek Teos RGB 240mm (Negro). Un radiador para refrigeración por agua con iluminación RGB más bonito que se incluye en el pack mencionado. Y finalizaremos el montaje viendo la caja Paean Mini y todo instalado.

Raijintek Scylla Elite UNBOXING

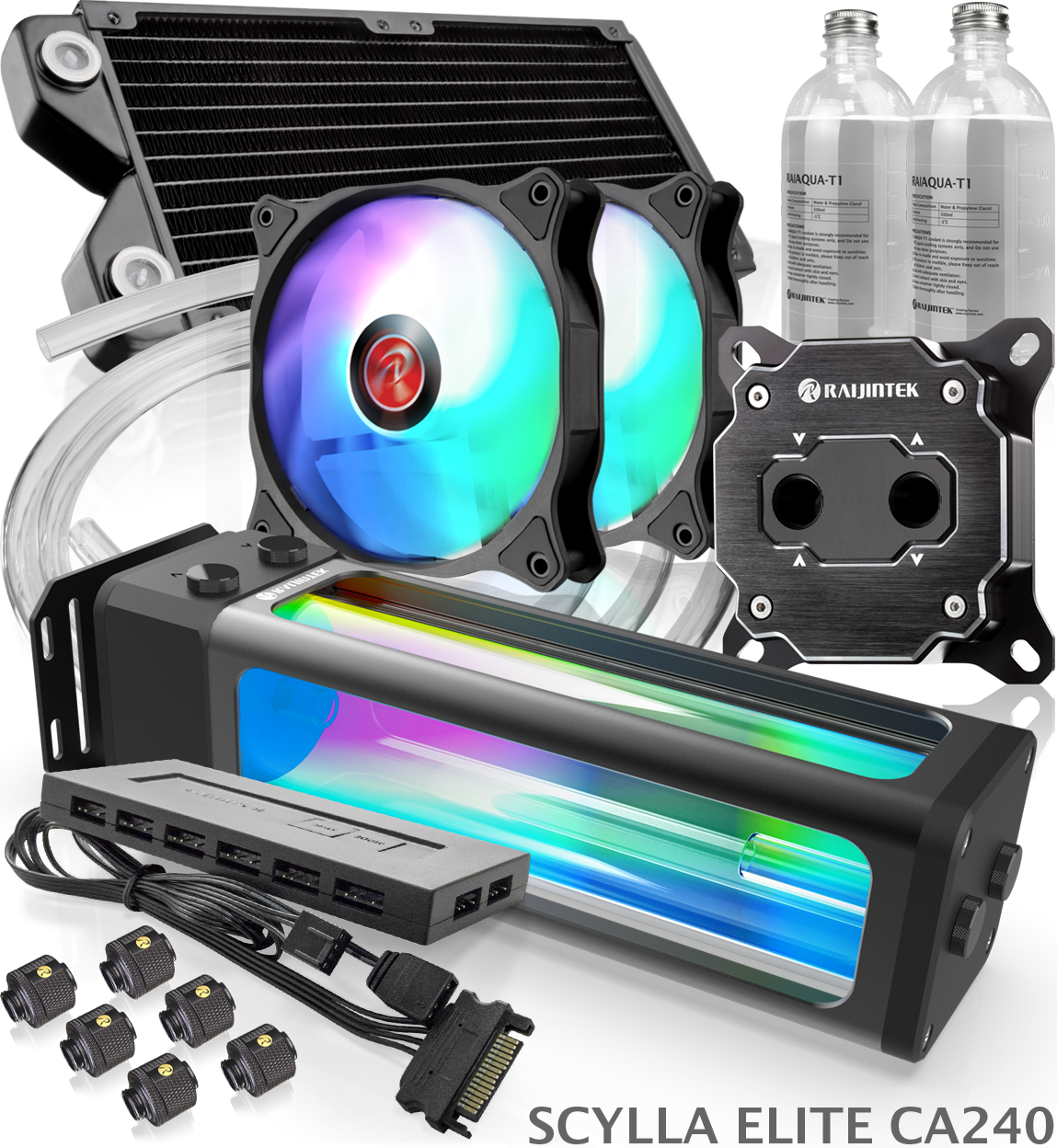

La SCYLLA ELITE CA360 o la versión más pequeña CA240 (que es la que tenemos aquí) es un conjunto o kit completo de Raijintek de refrigeración por agua con tubo blando. Sin duda, una solución de refrigeración líquida superior y completa de primera calidad para sus sistemas de refrigeración por agua.

Contiene un bloque de agua para CPU FORKIS ELITE de cobre completo, una bomba/depósito ANTILA DDC RBW ADD de alto rendimiento, un radiador de cobre completo de 360/240 mm. Así como 2 botellas de refrigerante premium RAIAQUA-T1 Pure Clear de 500 mml, un pack de ventiladores EOS 12 ADD PWM de alta presión estática, 6 racores de cobre de 180°, tubos blandos de PVC de alta calidad de 200 cm. Y una controladora de 5 puertos direccionables de 5 V (RGB) / concentrador de control PWM de 5 puertos con control remoto, cable de conexión M/B para sincronización con su M/B o Remoto. Raijintek ofrece la mejor experiencia de construcción con refrigeración por agua para todos los entusiastas.

Video-UNBOXING Scylla Elite

Aquí arriba te dejamos de manera breve y más visual el unboxing del pack, que ya sabemos que en un vídeo siempre queda más cercano a la experiencia que podrías tener tu también a la hora de abrir las cajas. Y también para que veas en la manera en la que viene presentado, así como esta todo medianamente bien protegido.

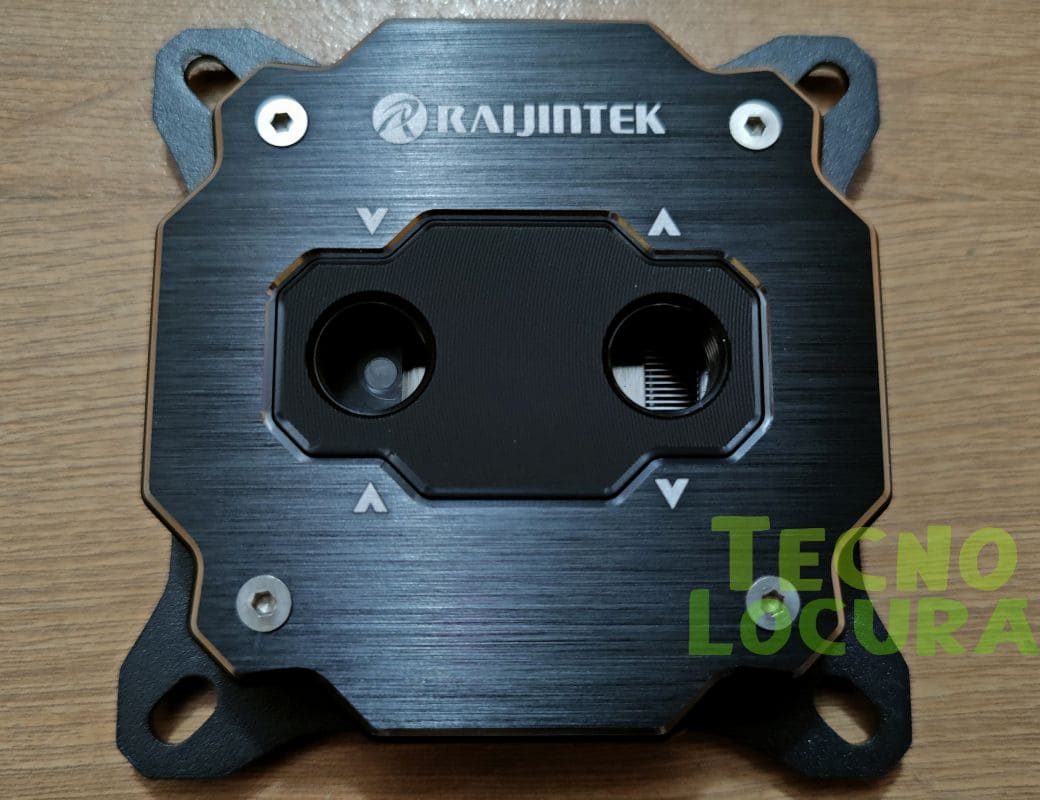

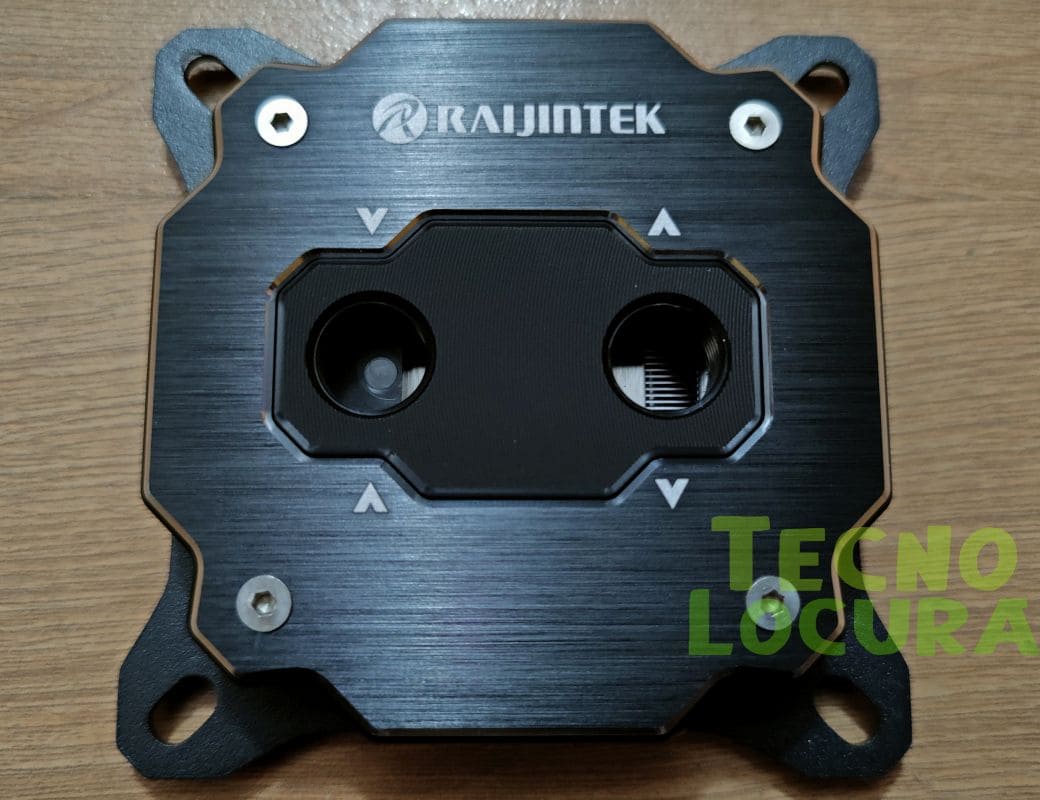

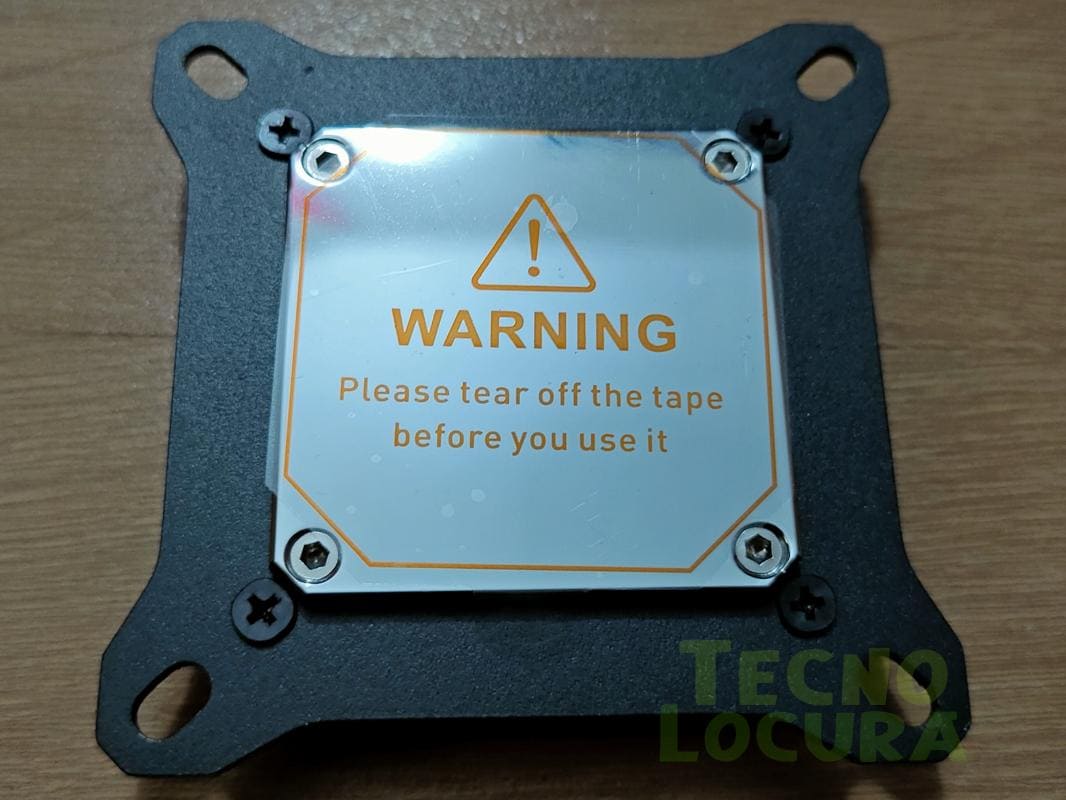

FORKIS ELITE

La serie FORKIS, fabricada íntegramente con material de cobre fundido mediante aleació, es un bloque de agua para CPU de RAIJINTEK. Con una estructura de microaletas 3D adaptable y soldadura de aleación, proporciona una excelente eficiencia de transferencia de calor y mejora el rendimiento térmico.

Este bloque que tenemos aquí es el modelo FORKIS ELITE, sin iluminación RGB; pero tenemos otro modelo (versión Forkis Pro RBW) con LED RGB direccionable de 5V). Sin duda, es una solución de más alto nivel para entusiastas de PC y Modder de PC personalizado para crear un sistema de refrigeración por agua.

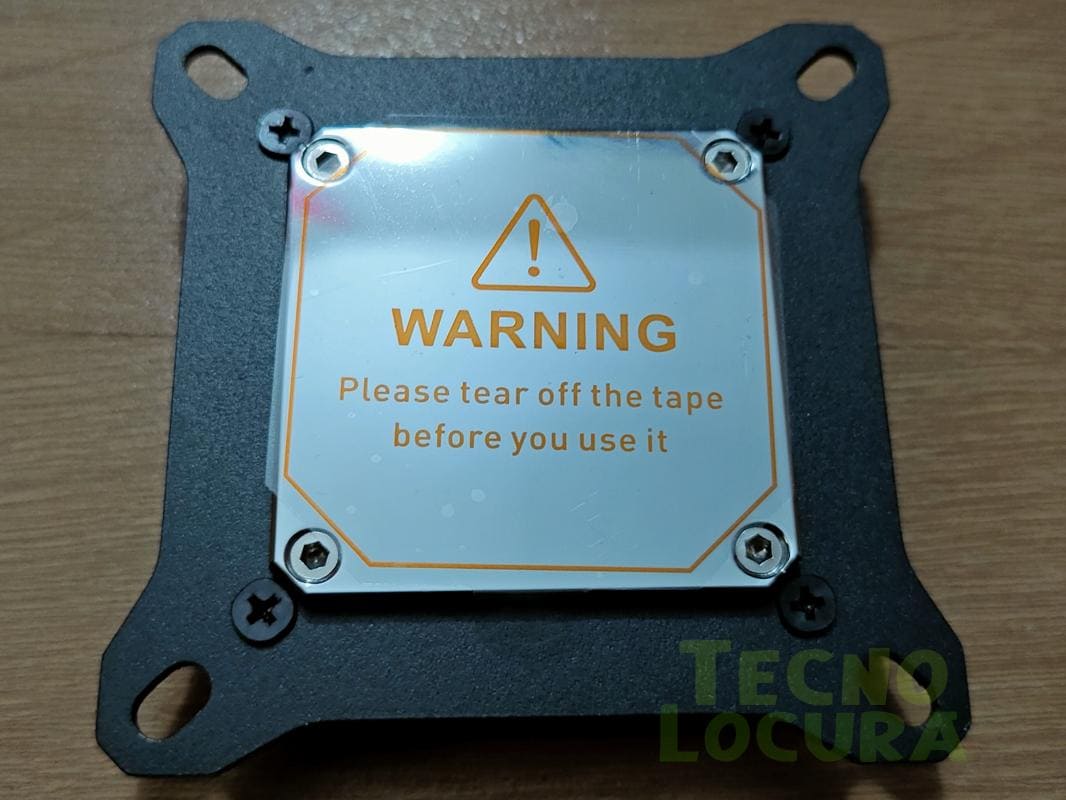

No sólo todo el producto fue niquelado, sino que la base del espejo pulido de alta calidad garantiza un excelente contacto de la superficie con la fuente de calor. La sólida placa posterior universal no solo evita la distorsión M/B, sino que también tiene una instalación altamente compatible para todas las CPU modernas actuales.

Instalación sencilla y fácil de usar, excelente rendimiento térmico, alta compatibilidad con CPU modernas, diseño único y niquelado. Magnífica luz LED Rainbow direccionable en el modelo Pro RBW). CWB-RGB es su mejor socio y solución para refrigeración por agua.

Características

• Túnel de flujo de microestructura 3D en el interior
• Material de cobre completo fundido mediante soldadura fuerte de aleación.
• Tratamiento niquelado y pulido espejo.
• Rosca G1/4” capaz de actualizar el sistema de refrigeración por agua y conectarse fácilmente a todos los componentes.
• Placa trasera sólida universal de alta compatibilidad para evitar la distorsión M/B
• Funcionamiento estable, silencioso y fácil de usar.
• Instalación de alta compatibilidad para todas las CPU modernas actuales.

CALORE ELITE CA240

El CALORE ELITE CA240 es un radiador de cobre RAIJINTEK de 27 mm de espesor, que está hecho de cobre con diseño de aletas de cobre de alta densidad y tanque de latón. El radiador está diseñado con un diseño de tubo plano. El diseño de las aletas está optimizado para extraer eficientemente el calor de los componentes que disipan energía, logrando así la máxima disipación de calor en operaciones con alto flujo de aire. El radiador CALORE ELITE CA240 está fabricado con materiales de primera calidad que brindan un rendimiento excepcional y una confiabilidad inigualable.

Los exclusivos paneles laterales de acero inoxidable garantizan la durabilidad y reducen el peso del radiador. Las roscas G1/4" integradas facilitan la instalación, mientras que las conexiones rígidas garantizan que se implementen medidas resistentes a fugas.

Se proporciona goma antivibración del ventilador cuadrado para eliminar la mayor parte de las vibraciones del ventilador. También cabe destacar que viene con tornillería incluida, tanto para los ventiladores como para la instalación en la caja de PC.

EOS 12 RBW ADD

La serie RAIJINTEK EOS 12 RBW ADD son ventiladores de 12 cm PWM, que continúan con el diseño innovador de la compañía y brinda características avanzadas, así como valor adicional a los usuarios finales.

Con el kit DE CONTROL RJK ARGB-PWM (para paquete de 3), puede configurar sus ventiladores EOS 12 RBW ADD para que aturdan con modos de desvanecimiento, respiración, parpadeo y LED de un solo color. La serie EOS 12 combina un diseño optimizado de nueve aspas de ventilador para proporcionar un suministro de aire de gran volumen con menos ruido y turbulencia, cojinete hidráulico con diseño silencioso y almohadillas de goma antivibración en todas las esquinas.

Estándar con LED incorporados con aspas de ventilador, la serie EOS 12 no solo garantiza que su gabinete sea el centro de atracción y un foco de luz para el chasis. Sino que su diseño optimizado de aspas de ventilador y carcasa también proporciona un excelente flujo de aire y rendimiento de enfriamiento para la placa base de su PC. y CPU.

Características

• Rainbow ADD con modos LED de desvanecimiento, respiración, parpadeo y un solo color
• Hub ARGB de 5 puertos y control remoto (EOS 12 RBW ADD, solo 3 PACK)
• 5 puertos PWM en el concentrador: para cabezal PWM de 4 pines (2510) (EOS 12 RBW ADD, paquete de 3 únicamente)
• El LED ADD de 5 V brinda uniformidad visible de color y brillo desde todas las direcciones
• Almohadillas de goma antivibración en todas las esquinas para minimizar el movimiento y el ruido
• Diseño optimizado de nueve aspas del ventilador para proporcionar un flujo de aire de gran volumen
• Diseño de carcasa específico para proporcionar máx. presión estática
• Función PWM para proporcionar la mejor eficiencia para la refrigeración de la CPU
• Iluminación LED ADD controlada individualmente
• Elija un tema que coincida con su construcción y personalización
• Bastante rendimiento, menos turbulencia y funcionamiento fiable
• Fácil instalación

RAITUBO-T3

El Raijintek RAITUBO-T3 es un tubo blando para bomba y bloque de agua, con 200 cm de longitud para refrigeración líquida personalizada de PC. Está fabricado con material de PVC de grado médico y está diseñado para resistir la torsión y el colapso, lo que permite curvas más cerradas sin torceduras.

Con púas de 3/8” y accesorios de compresión, RAITUBO-T3 ofrece a los usuarios un mejor montaje, un ajuste más sencillo y un flujo ideal. Rango de temperatura de trabajo de -20 °C a 80 °C, lo que permite curvas más cerradas. Diseñado para que los entusiastas construyan sistemas de refrigeración líquida estéticamente superiores asignando los radiadores a cada componente en particular e incorporando actualizaciones modulares externas para su chasis.

Características

• Material de PVC de grado médico
• Altamente flexible, resistente a las manchas, cumple con RoHS
• Resistiendo la torsión y el colapso, lo que permite curvas más cerradas.
• Confiable, no tóxico y libre de sustancias
• Rango de temperatura de trabajo de -20 °C [-4 °F] a 80 °C [176 °F]
• Fácil instalación del diseño de tubo de ID de 9,5 mm y DE de 12,7 mm para la conexión en serie de más bloques de vajilla

RAIAQUA-T1

El producto refrigerante RAIJINTEK, RAIAQUA-T1, es el mejor socio para el sistema de enfriamiento líquido de PC, que incluye funciones de anticongelante, que previene la corrosión y cavitación del sistema de enfriamiento de PC, es antioxidante y reduce las incrustaciones de agua.

Además del refrigerante transparente, RAIJINTEK también proporciona 3 botellas pequeñas de tinte de color (verde, rojo y azul) para su esquema y para su conveniencia. Obtenga RAIAQUA-T1 para sentir cómo reduce eficientemente la temperatura del sistema de enfriamiento de su PC y disfrute del tinte de color que pueda elegir.

Características

• Volumen: 500ml
• Composición principal: Agua 95% y propilenglicol 5%
• Temperatura anticongelante: -5ºC
• Color: Transparente
• Accesorios: 10ml Tinte Verde / Rojo / Azul, Gotero

RACOR DE COBRE - 180° x 6

• Conexión recta x 6 piezas
• Alto flujo y sin fugas
• Rosca G1/4
• Instalación robusta, confiable y amigable

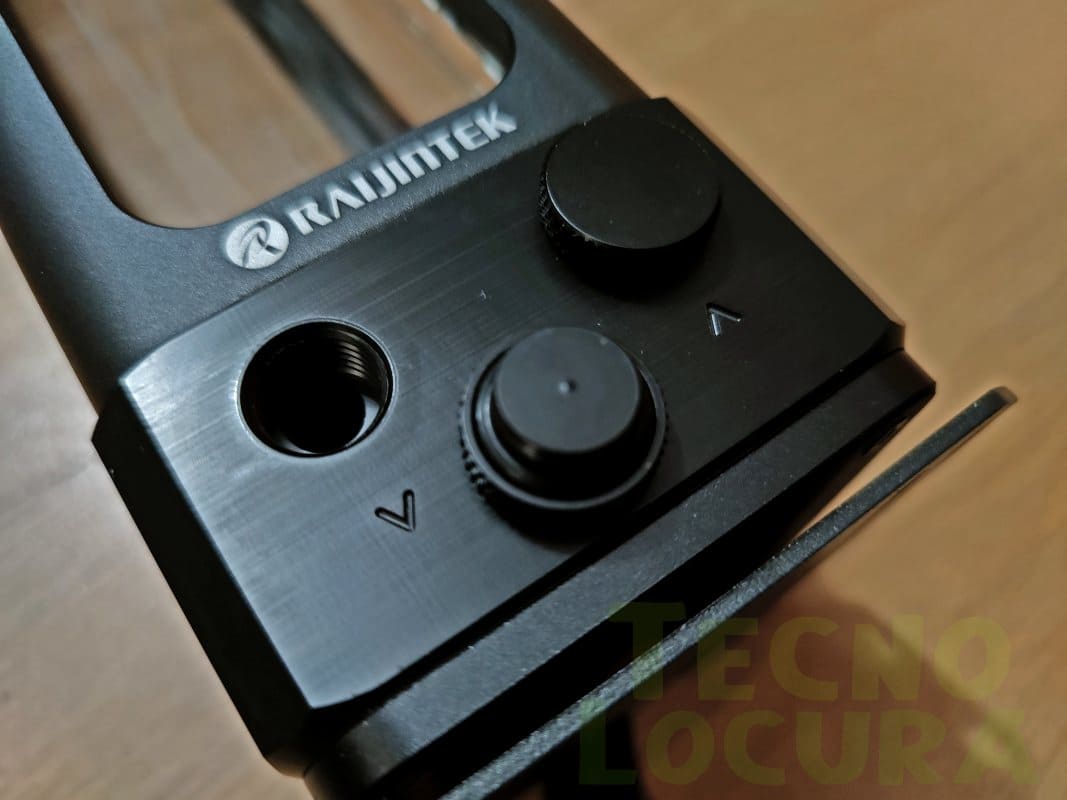

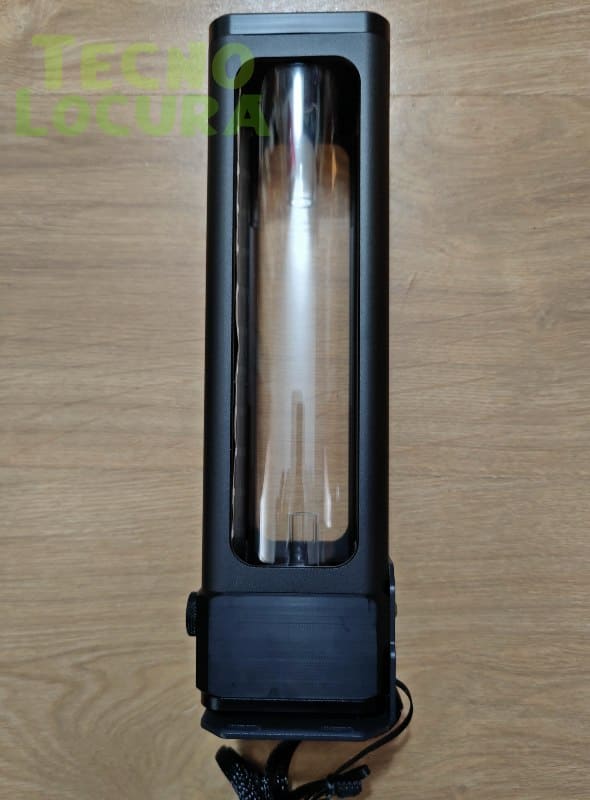

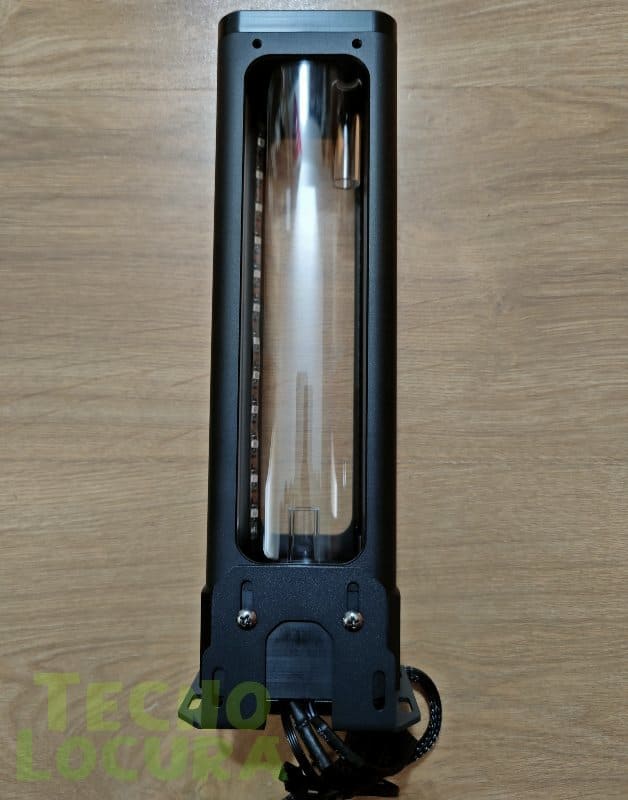

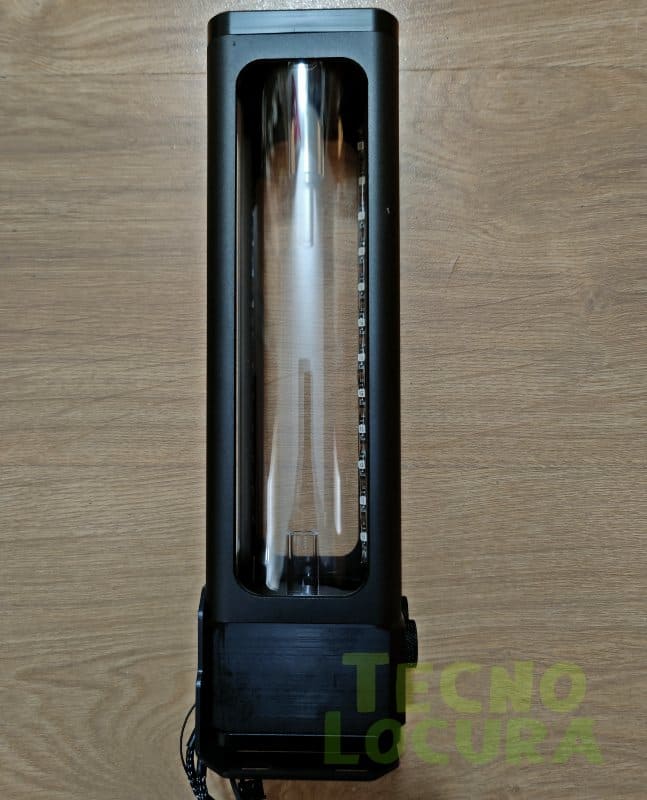

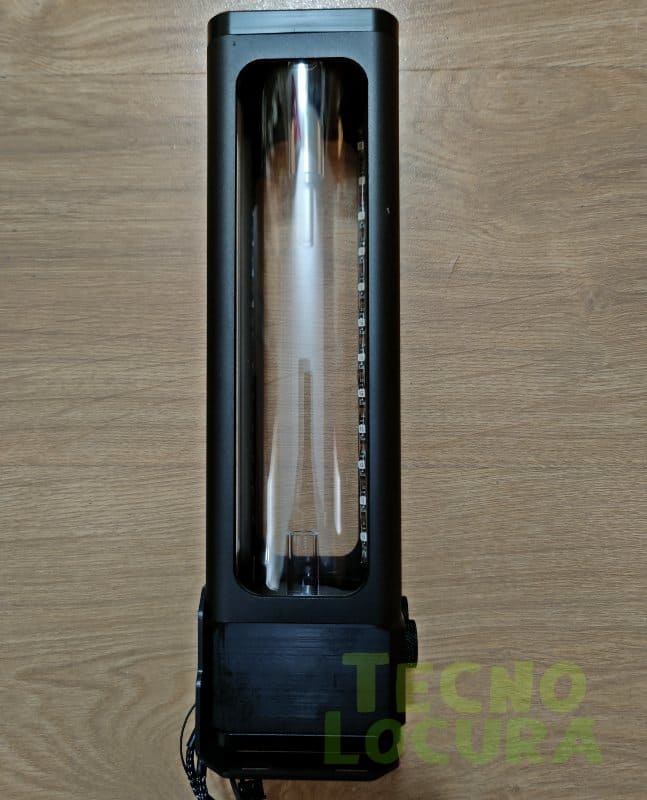

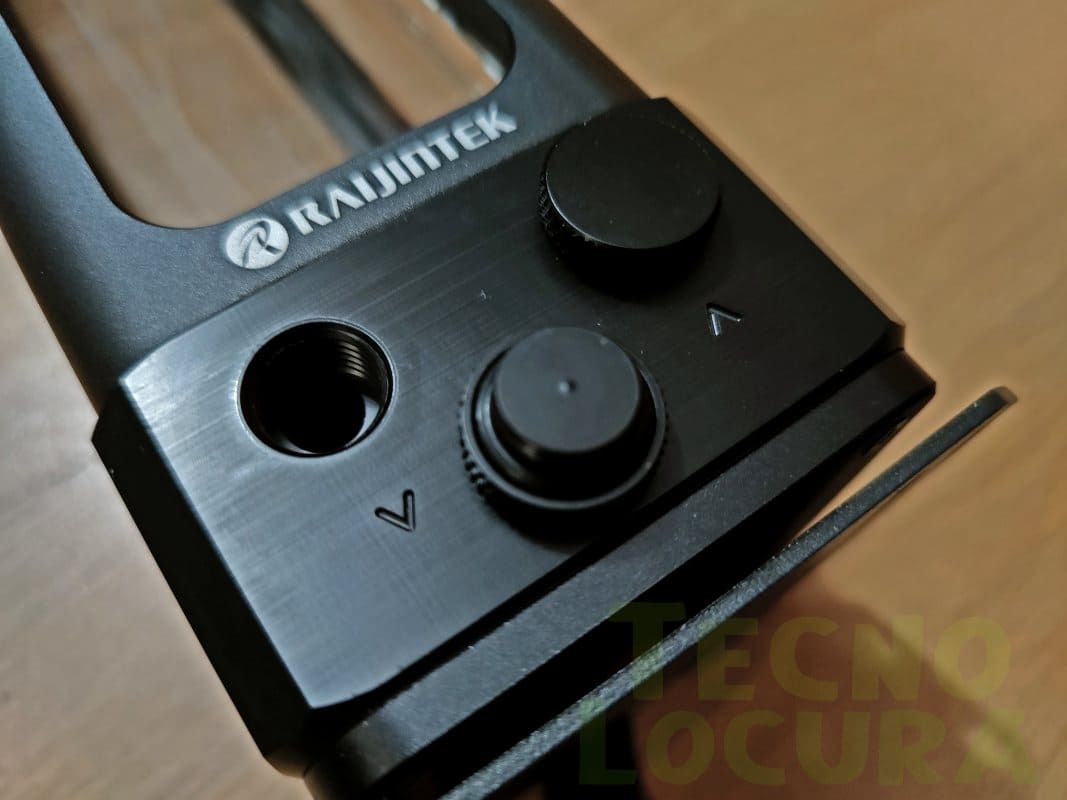

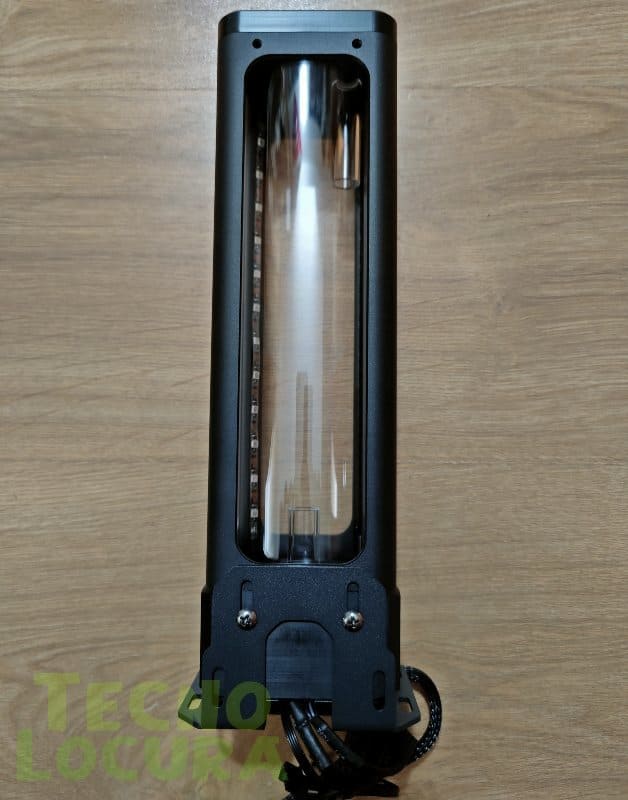

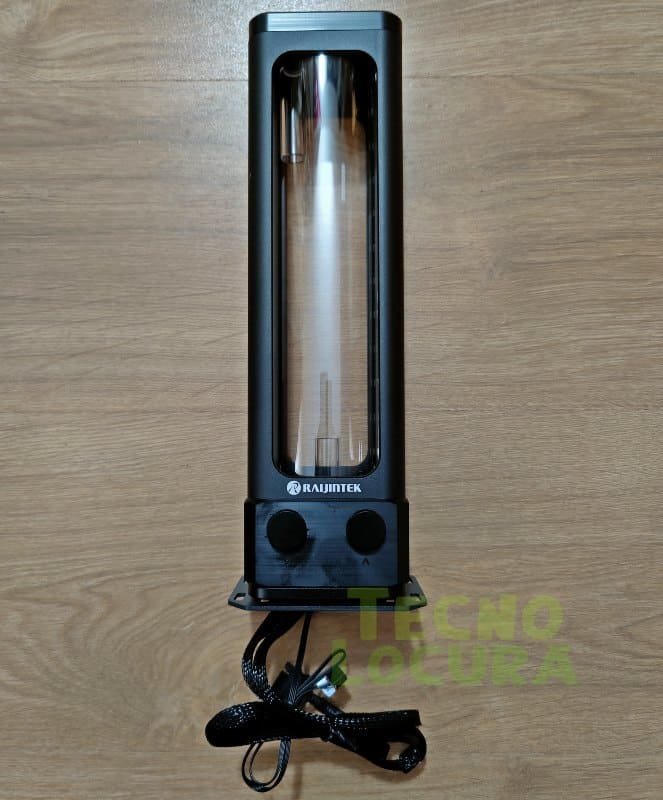

ANTILA DDC EVO RBW

La nueva serie ANTILA de RAIJINTEK es un combo bomba/depósito. El modelo DDC EVO RBW incorpora un depósito de 220 mm. Integra una exclusiva tapa de luz LED arcoíris A-RGB direccionable de 5V.

Sin duda es la solución de nivel superior para entusiastas de las PC y Modders de ordenadores sobremesa personalizados, para crear un sistema de refrigeración por agua con luz LED súper RGB.

ANTILA DDC EVO RBW presenta una descarga de súper flujo de hasta 750 L/H y una altura de elevación de 6,5 metros a velocidad máxima. Lo que lo convierte en el corazón de su circuito de refrigeración líquida, con un rendimiento y confiabilidad excepcionales. Está fabricado con material POM de la más alta calidad para proporcionar una solución clara, estable, silenciosa, de alto rendimiento y duradera.

DDC EVO RBW permite a los entusiastas de las PC no sólo construir un sistema de refrigeración líquida notablemente superior, sino también combinar actualizaciones modulares externas para sus sistemas de alta gama.

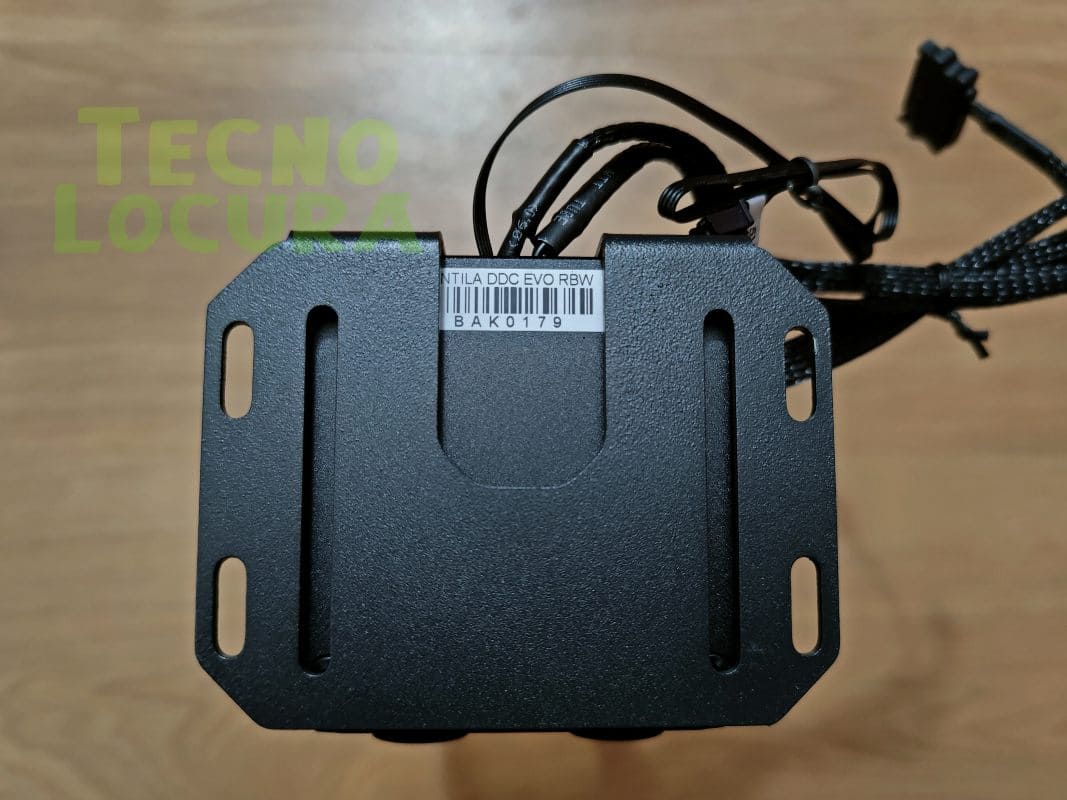

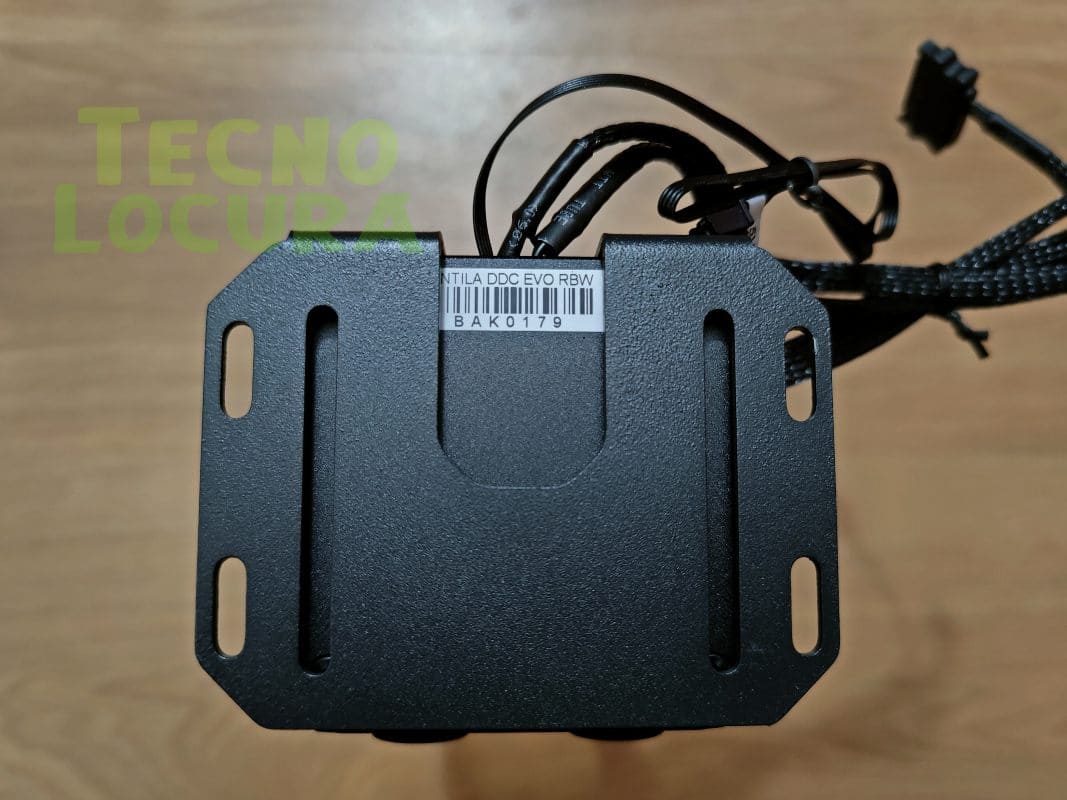

Un soporte de instalación resistente también brinda a los usuarios una opción confiable y direccional y una instalación amigable. "¡ANTILA DDC EVO RBW es la mejor BOMBA LED de refrigeración por agua para su sistema!"

Características

• Luz LED Rainbow A-RGB (direccionable de 5 V)
• Máx. cabeza hasta 6,5 ​​metros
• Descarga hasta 750L/H
• Construcción POM confiable y liviana
• Depósito de cristal templado auténtico de alta calidad.
• Soporte para proporcionar una instalación robusta, confiable y amigable
• Fácil montaje y conexión en múltiples ubicaciones
• Funcionando de manera constante y silenciosa
• Bucle de líquido de construcción avanzado: CPU, GPU, radiador y más componentes
• Compatible con la serie RAIJINTEK SCYLLA, radiadores, bloques de agua y tubos
• Admite placas base habilitadas para RGB direccionable de 5V
• Compatible con el conjunto de control RAIJINTEK 5V ADD

EXTRA:TEOS 240A RBW

Como decíamos al principio, RAIJINTEK ha querido incluirnos un radiador de cobre más llamativo que el que venía de serie en el pack, éste con iluminación RGB. Con 27mm de espesor con revestimiento completamente negro y efectos de iluminación LED RGB direccionables de 5V. TEOS 240 RBW está hecho de cobre mediante soldadura por reflujo, diseño de aletas de cobre de alta densidad y tanque de latón para lograr una mejor evacuación del calor.

El radiador está diseñado con un grosor de 27 mm junto con un diseño de tubo de cobre plano de 14 juegos de ancho (FPI: 14) de 1 pulgada. El diseño de aletas de cobre está optimizado para una eficiencia de enfriamiento superior durante el funcionamiento y para lograr la máxima disipación de calor con flujo de aire alto y bajo. Con conector G1/4" integrado. Las roscas facilitan la instalación y los paneles laterales de acero inoxidable y garantizan la durabilidad.

También se proporciona goma antivibración de ventilador cuadrado para eliminar la mayor parte de las vibraciones de los fans. Además, se incluyen dos placas de identificación adicionales para que pueda personalizar su propio diseño y hacer que su sistema sea más estilizado. Está verdaderamente fabricado con materiales de primera calidad que brindan un rendimiento y una comodidad excepcionales, fiabilidad.

Sin duda, al estar ante una caja de PC de tamaño reducido hay que tener en cuenta el tamaño (sobre todo la longitud) del radiador, ya que habrá cajas donde no entre (tomar siempre de referencia las medidas del producto y medir las de vuestra caja). Por eso tanto el radiador de serie incluido en el pack como este TEOS son de 240mm. Es decir, del tamaño de dos ventiladores de 12 cm, por lo que no tendremos problemas de espacio en la caja para instalarlo.

El montaje será muy sencillo: tan solo tendremos que medir, cortar y conectar los tubos blandos al radiador, así como apretarlos con los racores. Mientras que colocaremos los dos ventiladores con unos tornillos y unos marcos de goma anti vibraciones debajo de ellos.

CARACTERÍSTICAS CLAVE

• Radiador fabricado en cobre de 27 mm de espesor.
• Admite placas base habilitadas para RGB direccionable de 5V
• Diseño de tubo de cobre plano de 14 juegos de ancho
• Aletas de cobre de alta densidad
• Cámara y carcasa de cobre.
• Proceso de fabricación de alta calidad, soldadura por reflujo, para lograr una mejor evacuación del calor.
• Integrado con G1/4" Los hilos facilitan la instalación.
• Se proporciona goma antivibración del ventilador cuadrado para eliminar la mayor parte de la vibración del ventilador.
• Compatible con el conjunto de control ADD de 5V de Raijintek
• Se incluyen dos placas de identificación adicionales para que puedas personalizar tu propio diseño.

Paean Mini UNBOXING

Diseño artístico en su máxima expresión por RAIJINTEK: llega el nuevo chasis SFF de la marca, llamado PAEAN MINI. El gabinete está diseñado para cumplir con un caso más pequeño de montaje / construcción pero con las máximas posibilidades de componentes estándar. Así como de juegos y de alta gama, como CPU´s Intel i9/i7 o CPU´s AMD AM4 y una tarjeta gráfica GPU de longitud completa especialmente potente, como las series RTX 30 y series AMD 68xx / 69xx. Aunque en ese caso sería con un montaje con GPU de tamaño muy reducido de 240mm aprox., porque sino tendríamos que irnos a las AIO no custom (es decir, sin bomba de agua por separado), porque el espacio interior lo limita.

Primeramente, comenzando por el unboxing, tenemos una pequeña caja de cartón en la que podemos ver el PC Tower en cuestión que esconde su interior. Logo de Raijintek en el centro izquierdo y nombre del modelo en cuestión en letra más grande en la parte superior. Debajo del nombre del modelo se menciona el tipo de chasis ante el que estamos: SFF Mini-ITX. Así como una especie de lema de la marca: La visión de los juegos. Provoca a tu retador.

La parte trasera viene con seis imágenes de la case en cuestión (laterales, frontal y trasera, para hacernos una idea de como antes antes de abrir el paquete. Y nuevamente, en el centro, tanto el nombre del modelo como el tipo de caja ante la que estamos, así como el lema de Raijintek mencionado.

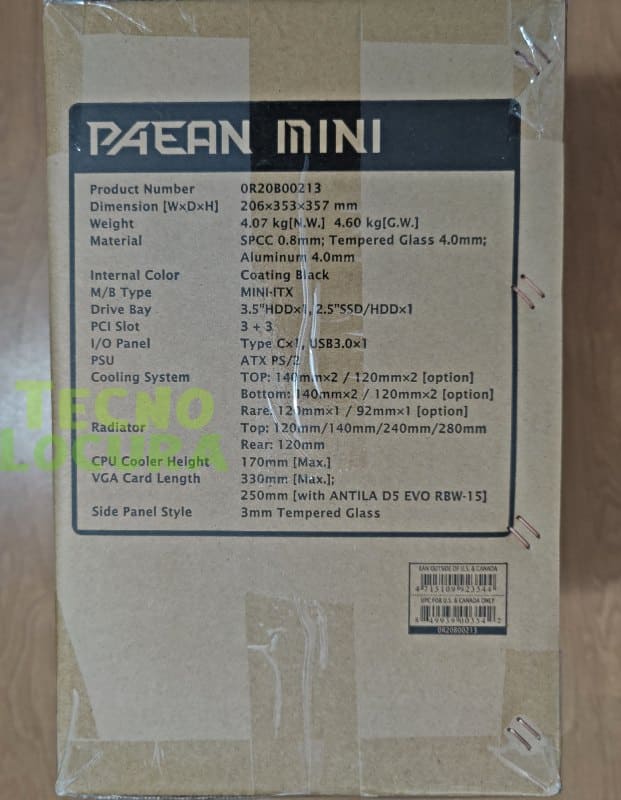

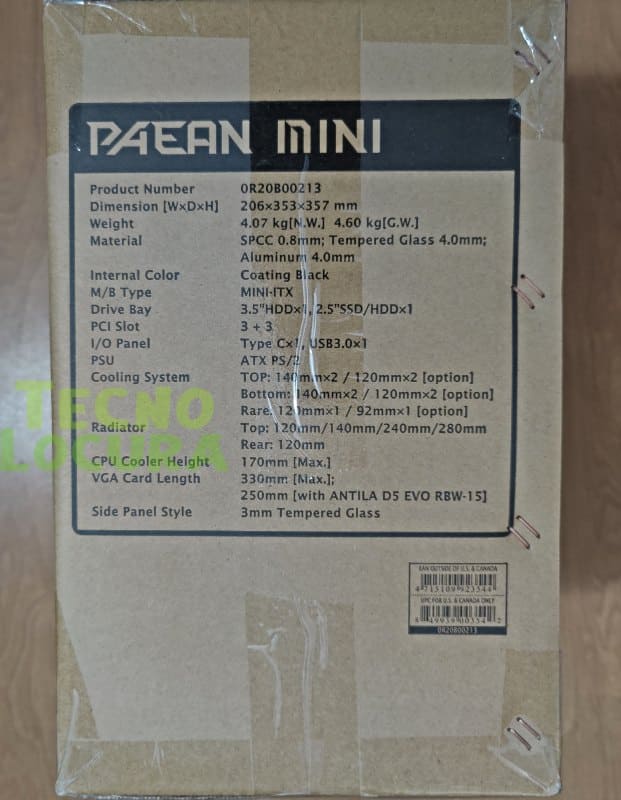

Uno de los laterales de la caja nos indica (en inglés) todas las especificaciones del producto. Entre ellas sus medidas de tamaño y peso, así como materiales de fabricación y medidas máximas de GPU, AIO/radiador o ventiladores para su interior. Mientras que otro de los laterales de la caja tiene nuevamente una imagen del producto: parte trasera y lateral.

Una vez abrimos su caja nos encontramos con una buena protección en su interior, acolchado gris de poliestireno. Sin duda, por muy mal que la traten a la hora del transporte nos debería llegar en buen estado. Justo encima de este protector tenemos el manual de usuario y/o guía rápida de instalación.

Además, una vez retiramos el protector vemos que viene envuelta en la típica bolsa de plástico transparente, para evitar que entre polvo u otro tipo de suciedad. Quizás alguna protección lateral también sería recomendable por si en el transporte pudiera sufrir un golpe / perforación y poner en peligro el cristal templado.

Contenidos de la caja

• Raijintek Paean Mini
• Manual de usuario y/o guía rápida de montaje
• Garantías, etc.
• Caja de accesorios con tornillería para SSD/HDD, placa base, PSU, etc. Así como varias bridas para ordenar los cables una vez montada (detalle que nos ha gustado).
• Adaptadores para bomba de agua refrigerante o apoyo para GPU

Para montajes Mini ITX

La caja PAEAN MINI admite placas base Mini-ITX, así como un máximo de 4 ventiladores, incluidos 2 ventiladores de 14 cm en la parte superior (radiador de hasta 280 mm + ventiladores en la parte superior). Además de 2 ventiladores de 14 cm opcionales en la parte inferior.

Cuenta con un panel frontal con cristal templado que nos deja ver el interior. Incorpora 3,5'' ×1 HDD + 2,5'' ×1 HDD/SSD, compatibilidad con tarjetas gráficas de longitud completa y compatibilidad con PSU ATX/EPS. Buscando lo mejor de los mejores gabinetes de PC SFF, PAEAN MINI es la perfecta indicada para SFF y entusiastas de los videojuegos.

Paneles de vidrio templado frontal y lateral

Así es, incorpora paneles de vidrio templado tanto en la parte frontal como lateral (izquierdo). Y que ofrece una vista panorámica de la configuración del PC, así como el circuito de refrigeración por agua personalizado. Personalmente es una de las estéticas y diseños que más me gustan en cuanto a montajes de PC, ya que podremos colocarlo de dos maneras y podremos ver igualmente su interior.

El video templado frontal obviamente no lo podremos extraer. Mientras que el cristal templado lateral se extraerá mediante dos tornillos traseros de fácil acceso, como suele ser el sistema más habitual de tapa.

TAMAÑO / PESO

Sin duda, nos recuerda a los famosos diseños de Lian Li que gran multitud de marcas han tomado como referencia. Una caja fabricada en metal y compatible con los formatos Mini ITX. Con unas medidas de 206 x 353 x 357 mm (alto x ancho x profundidad). Y para un peso neto de unos 4,07 kilogramos (peso bruto de 4,60 kilogramos). Como vemos un tamaño y peso absolutamente reducido, que podremos colocar en cualquier lugar de nuestro escritorio.

En cuanto a los materiales, tenemos una calidad absolutamente premium, y eso se nota nada más toca o coger la caja de PC. Así, disponemos de acero SPCC en 0.8 mm, acompañado de aluminio de 4 mm de grosor. Todo ello envuelto en unos cristales templados robustos, ya que son de 4 mm también y un revestimiento de color negro. Teniendo en cuenta estos materiales se puede justificar que tenga un precio más alto que otras cajas sin acero o con aluminio con grosor inferior.

Sin ventiladores pre-instalados

No viene absolutamente con ningún ventilador, cosa que podemos echar en falta si compramos solo la caja. Obviamente si compramos el pack Scylla Elite obtendremos dos ventiladores de 12 cm que irán a parar al radiador de 240mm. O el pack o la caja podría incorporar algún ventilador más para poder instalar, por ejemplo, en la parte inferior del gabinete.

Cables medio ocultos

En el lateral derecho no irán todos los cables escondidos, como suele ser habitual, ya que no tendremos ningún tipo de abertura. Lo que si tenemos es una buena parte de rejilla para que pase el aire del interior al exterior, y así expulsar el calor. En el interior del gabinete veremos que se incorpora un filtro de polvo para que no se ensucie en exceso. Por lo que los cables tendremos que esconderlos como buenamente podamos en el interior de la caja, donde tendremos la placa base, fuente de alimentación, etc.

Filtros anti-polvo por todo el case

Si nos vamos a la parte inferior, dispone de otro filtro anti-polvo nuevamente en la parte interior (preferiríamos de manera externa, para facilitar el acceso a su limpieza). Y también de agradecer que hayan decidido incluirlo. Como vemos con un diseño de modo malla para filtrar mejor el calor. Y también algunos agujeros y aberturas distintas, para facilitar la colocación de otros ventiladores inferiores para expulsar el calor o de más refrigeración líquida.

Continuando con esta parte dispone de 4 patas de plástico de unos 2 cm de altura le dan un extra para que el aire caliente salga fuera de la caja con más rapidez. Dichas patas tienen un pequeño taco rectangular de goma para evitar que se mueva con facilidad.

En la parte superior de la caja tenemos otra enorme zona con rejilla para disipar el calor, por lo que a pesar del pequeño tamaño de la caja no tendremos problemas de temperaturas.

Por último, volviendo a la parte frontal dispone de todos los botones aquí, donde tenemos un botón de encendido rugoso en la parte superior. Además, en la parte inferior tenemos un puerto USB-A 3.0 y un puerto USB Tipo C. No dispone ni de botón de reset ni puerto jack de 3.5 mm para micrófono y/o para auriculares.

6 ranuras de expansión

Por último, si nos vamos a la parte trasera de la Paean Mini también viene con 3 ranuras de expansión horizontales y 3 verticales, lo que ofrece un gran espacio para explorar más configuraciones de PC. Así como la posibilidad de colocar nuestra tarjeta gráfica / GPU de manera tanto horizontal como vertical.

Estéticamente suele quedar más bonita de manera vertical (aunque los ventiladores estarán cerca del cristal y reduce la eficiencia de ventilación). Esto se puede solucionar cambiando la refrigeración de la GPU de aire por una custom líquida. Cosa que nos da la posibilidad, ya que tenemos espacio para dos (una superior y otra inferior).

PSU colocada de manera poco habitual

Como ya habréis apreciado en la anterior foto de la parte trasera: no tenemos el hueco para la fuente de alimentación aquí, solo para la placa base. Y eso es porque la PSU irá instalada en el interior de la caja, como os mostramos en la última foto de arriba.

Para instalar la fuente de alimentación en el interior de la caja tendremos que retirar una pieza metálica atornillada. Esta disposición dificulta un poco la ocultación de los cables, tanto de la PSU como los de la caja que van a la placa base. Aún así se puede dejar un montaje bastante estético, como veremos más adelante.

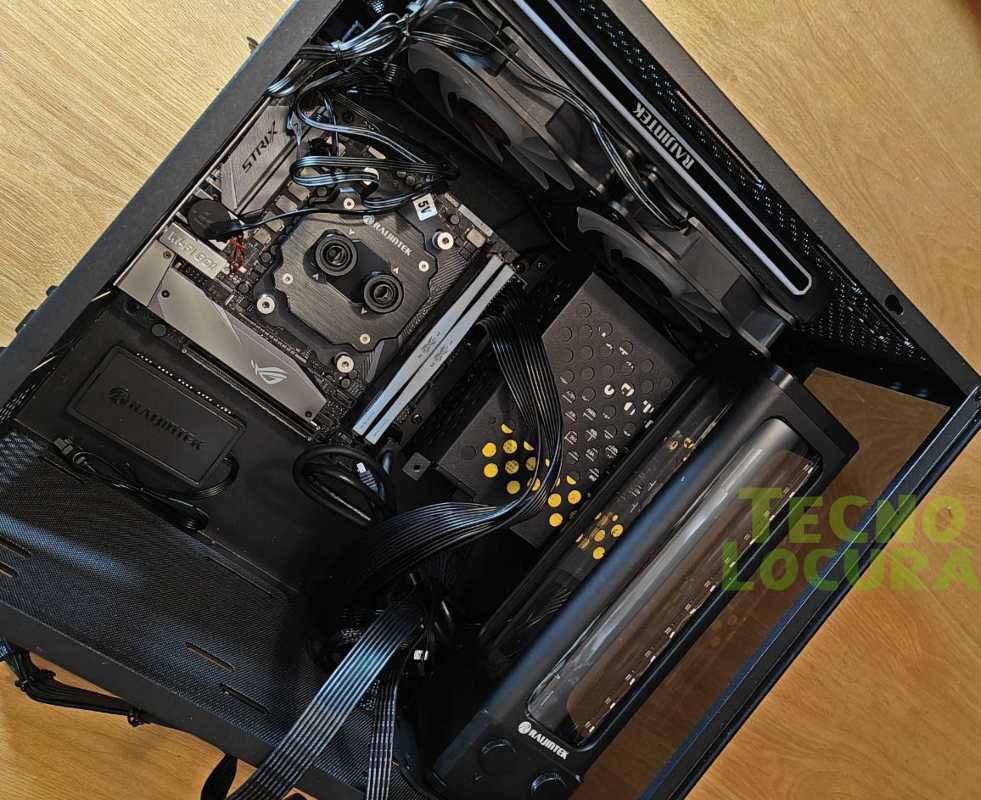

MONTAJE

PSU

El montaje no es laborioso más allá de la instalación de la refrigeración líquida custom, que si ya tienes experiencia te llevará aún mucho menos tiempo. Como ya habéis visto, lo primero que hicimos es instalar la fuente de alimentación de tamaño contenido, que en nuestro caso es una Montech Century de 850W modular y formato SFX. Por lo que nos viene perfecta para colocar solo los cables necesarios (ya que el espacio de limitado) y el tamaño exacto para el adaptador que incorpora la caja Paean Mini.

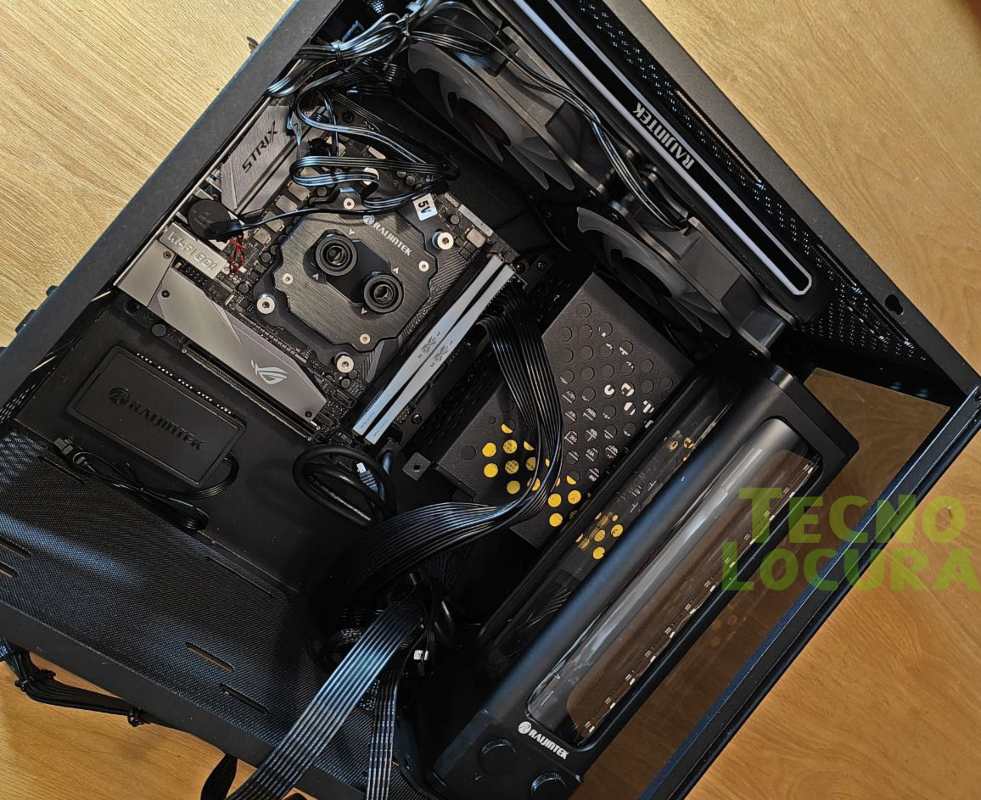

Bloque CPU + RAM

Lo siguiente que instalaremos es la placa base en formato ITX y las memorias RAM (aunque las podremos colocar sin problemas a posteriori, ya que tenemos espacio para meter la mano). Aprovechando las posibilidades que nos ofrece tener una refrigeración líquida custom también hemos instalado, antes de colocar la placa base en la Paean Mini, el bloque para CPU de cobre fundido FORKIS ELITE.

Sin duda, al no tener los tubos por en medio como pasa en las AIO ya pre-instaladas la colocación es rápida y sencilla. Tan solo tendremos que colocar el backplate adecuado según nuestra CPU (Intel o AMD) en la parte trasera.

Posteriormente pasaremos por la parte de atrás los tornillos indicados para los anclajes; mientras que por la parte delantera colocaremos unos topes de plástico. Topes circulares para no dañar la placa base y para que quede en la altura del bloque con el procesador.  Por supuesto no os olvidéis de incorporar la pasta térmica (Raijintek la incorpora en el pack, aunque podemos usar la que nos guste). Para finalmente colocar los anclajes con muelle que vemos en la imagen superior (apretar lo suficiente para que el bloque no se mueva, pero sin pasarse y sin poner en peligro la placa base).

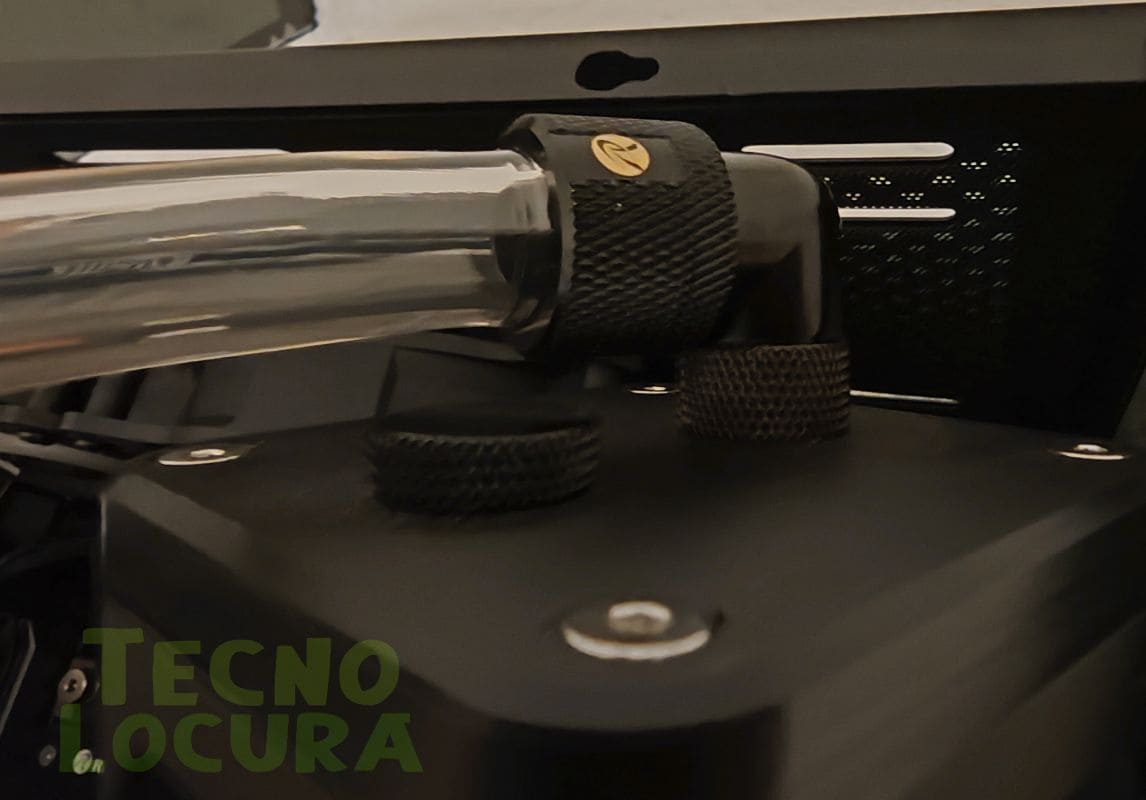

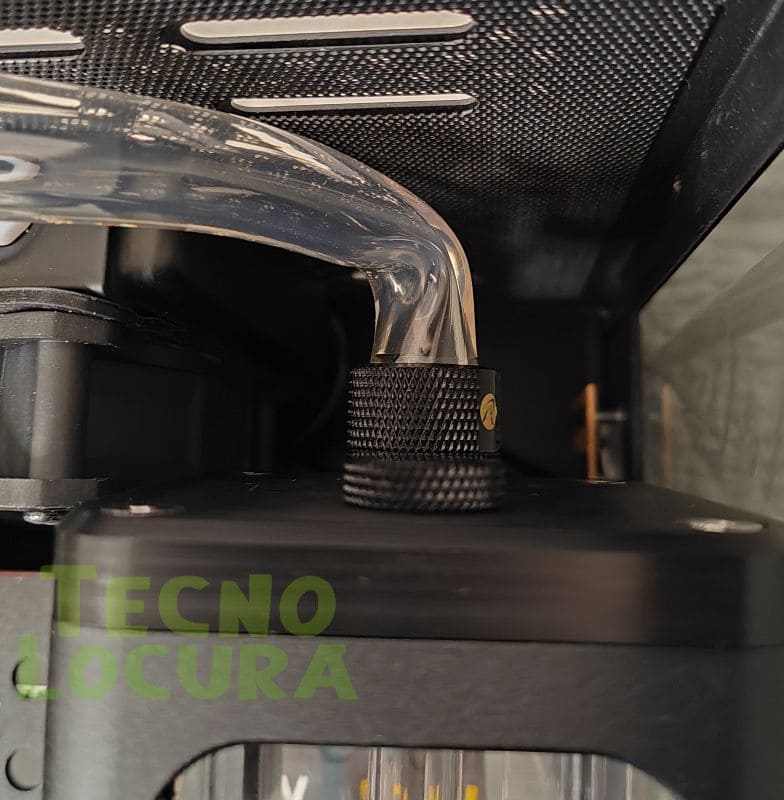

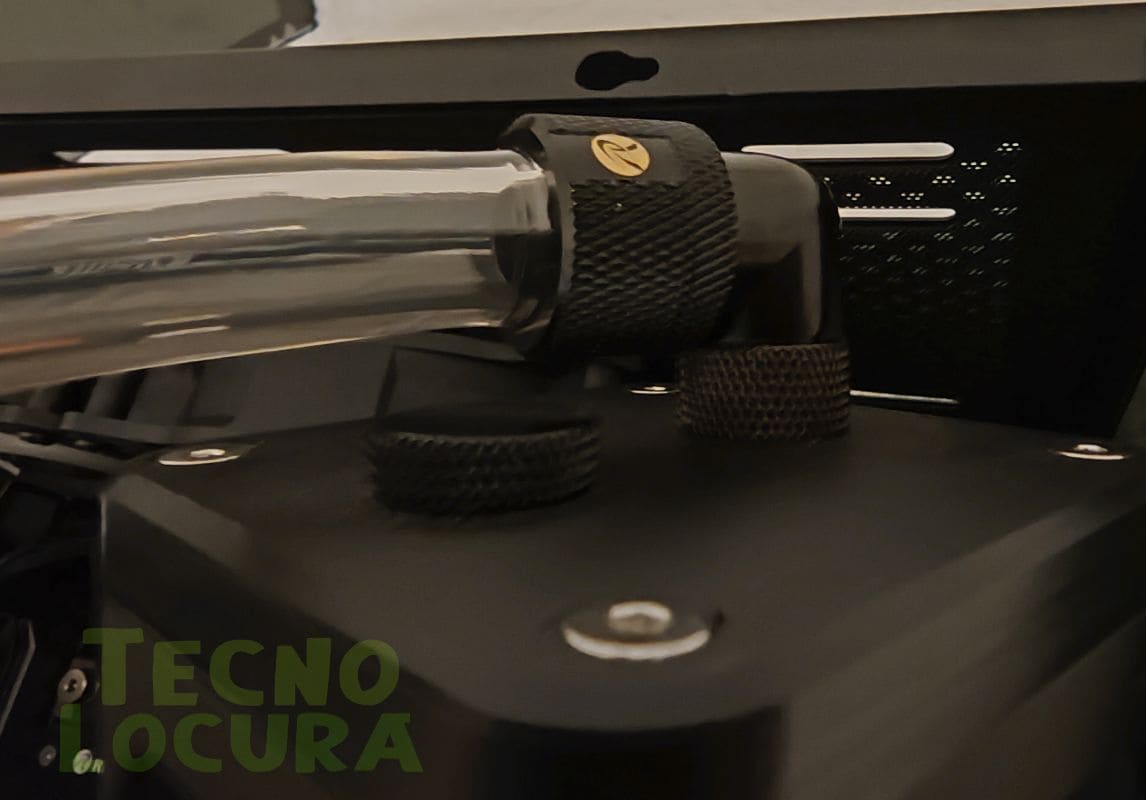

RACORES DE COBRE

Aprovechamos también antes de atornillar la placa base ITX a la caja para colocar los dos racores de cobre del bloque para CPU. Apretaremos la parte interna que va en el bloque y dejaremos medianamente sueltos los superiores; que luego tendremos que retirar para poner los tubos blandos al bloque.

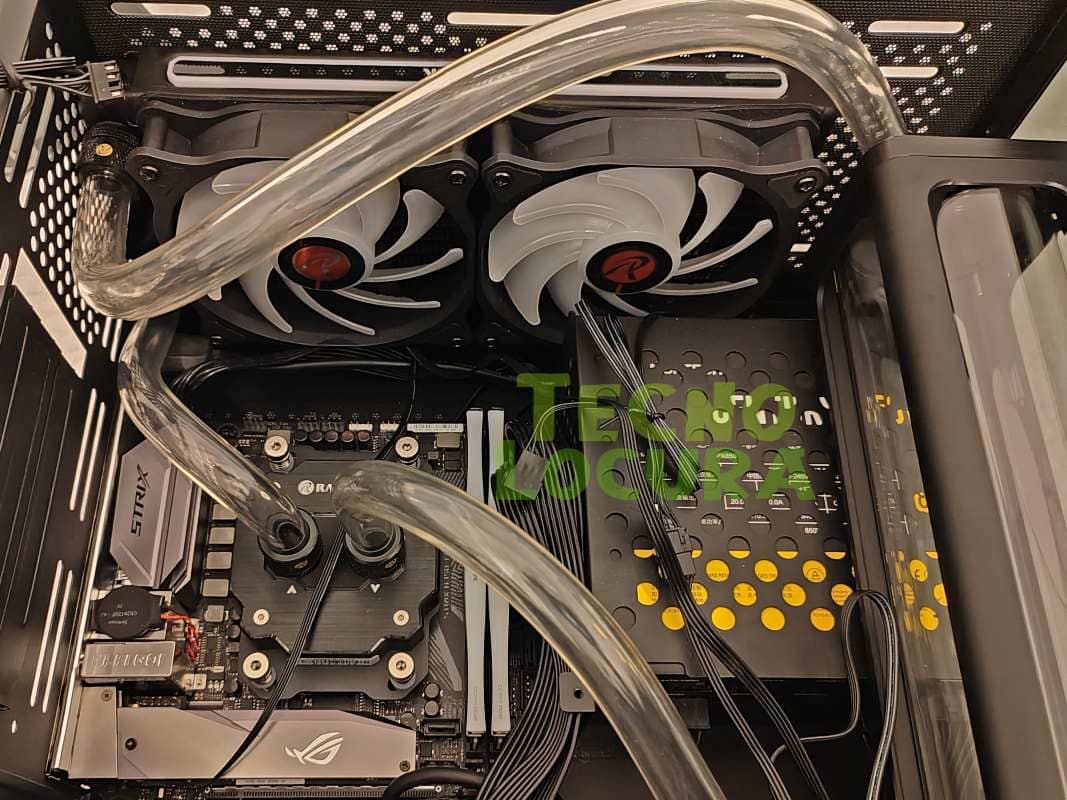

EOS 12 RBW ADD + TEOS 240A RBW

Una vez tengamos ya colocados los cables de la fuente de alimentación a la placa base y de la caja (el de audio, cable de power y USB). Fijaremos el radiador de cobre en la parte superior, con los ventiladores ya instalados y los cables recogidos de la mejor manera que podamos.

Ya que la marca nos ha querido incluir el TEOS 240A RBW fuera del pack Scylla Elite usaremos este que tiene iluminación RGB. Como consejo: podremos fijarlo en la parte de arriba pero sin apretarlo del todo, no antes de presentar la bomba de agua. Ya que quizás, como en nuestro caso, tengamos que mover el radiador y fijarlo todo a la izquierda que podamos.

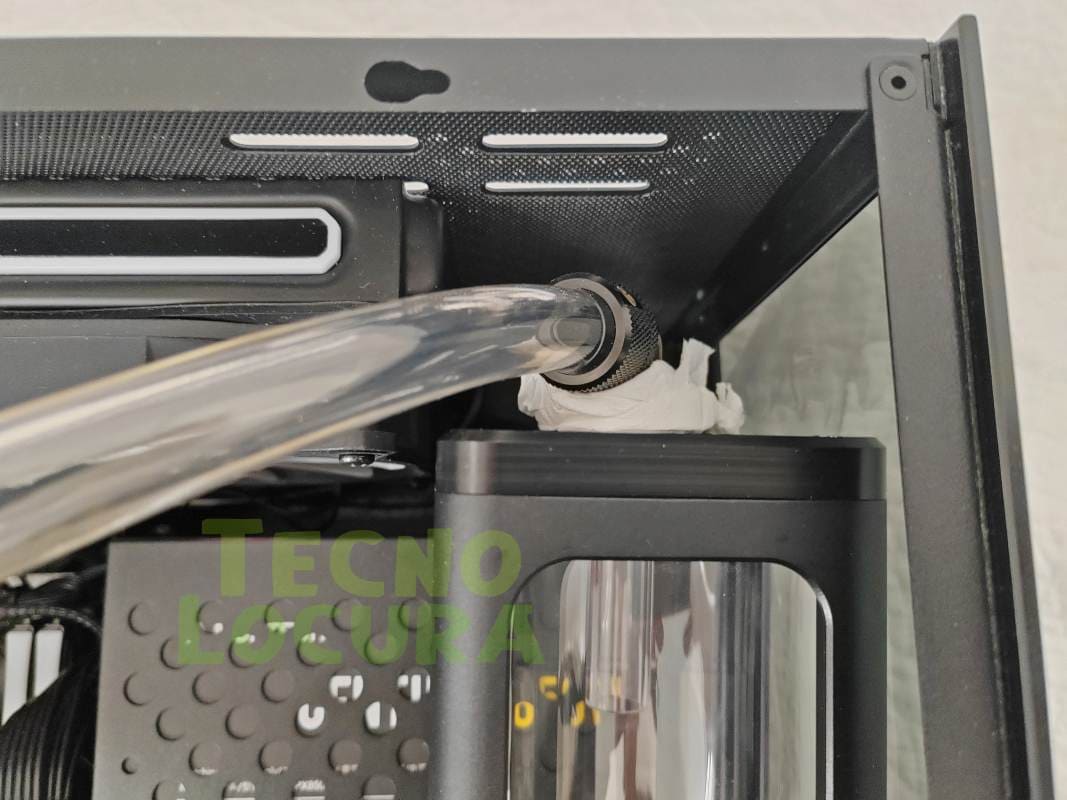

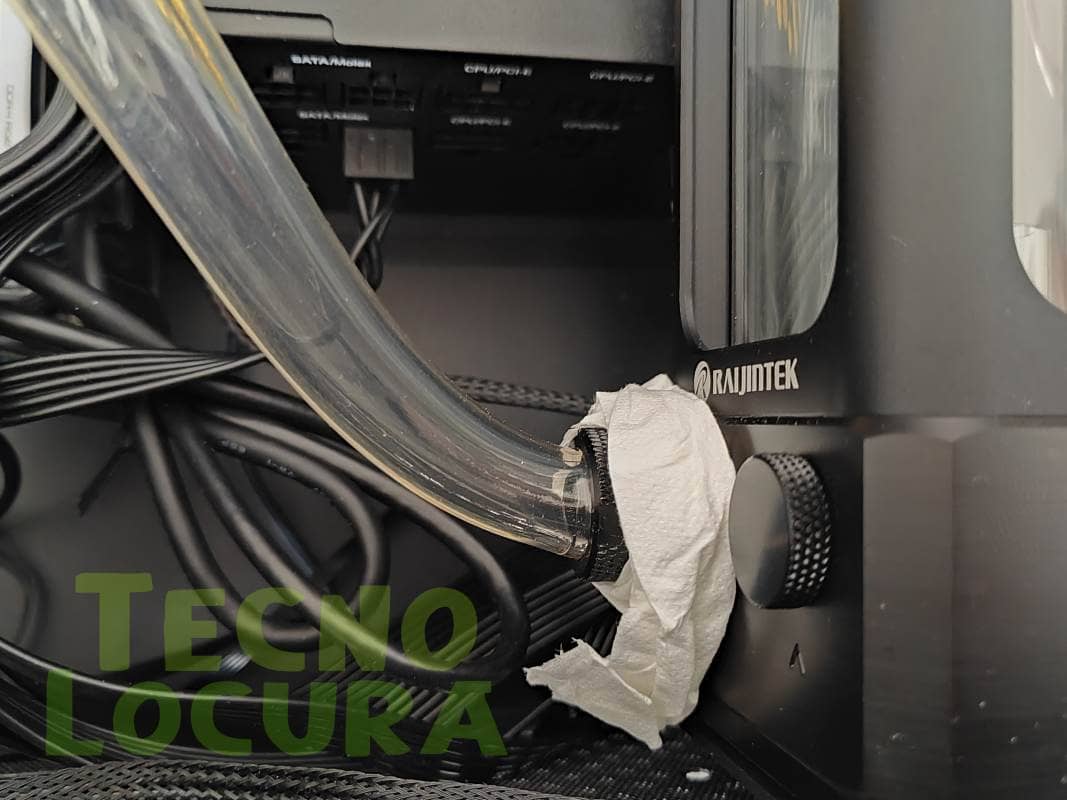

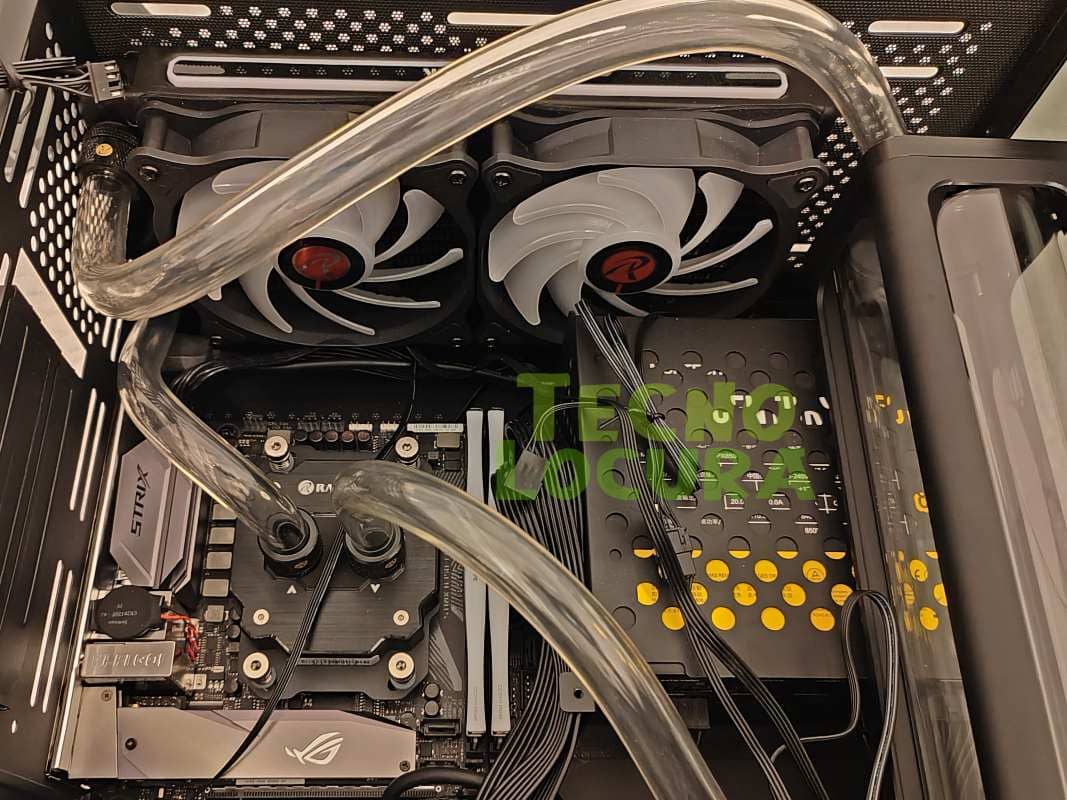

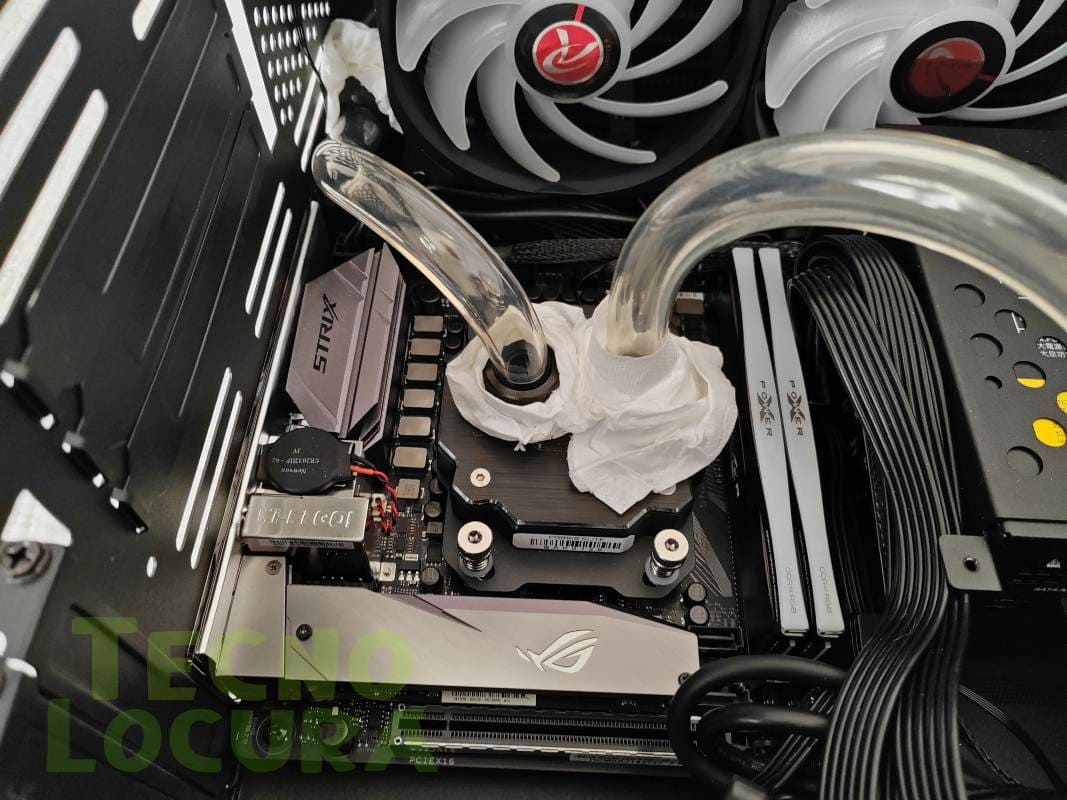

Instalación de la ANTILA DDC EVO RBW + tubos blandos RAITUBO-T3

Lo primero que tendremos que hacer una vez tengamos ya instalado el radiador con los ventiladores en la parte superior es presentar la bomba de agua ANTILA en la zona derecha. Antes de fijar ningún anclaje ni cortar tubos veremos como se adecua al espacio y sobre ello ya fijaremos. Una vez que veamos el espacio adecuado medimos y cortamos los tubos blandos RAITUBO-T3 (al no ser duros la disposición y forma nos lo dará el espacio, la distancia y la caja).

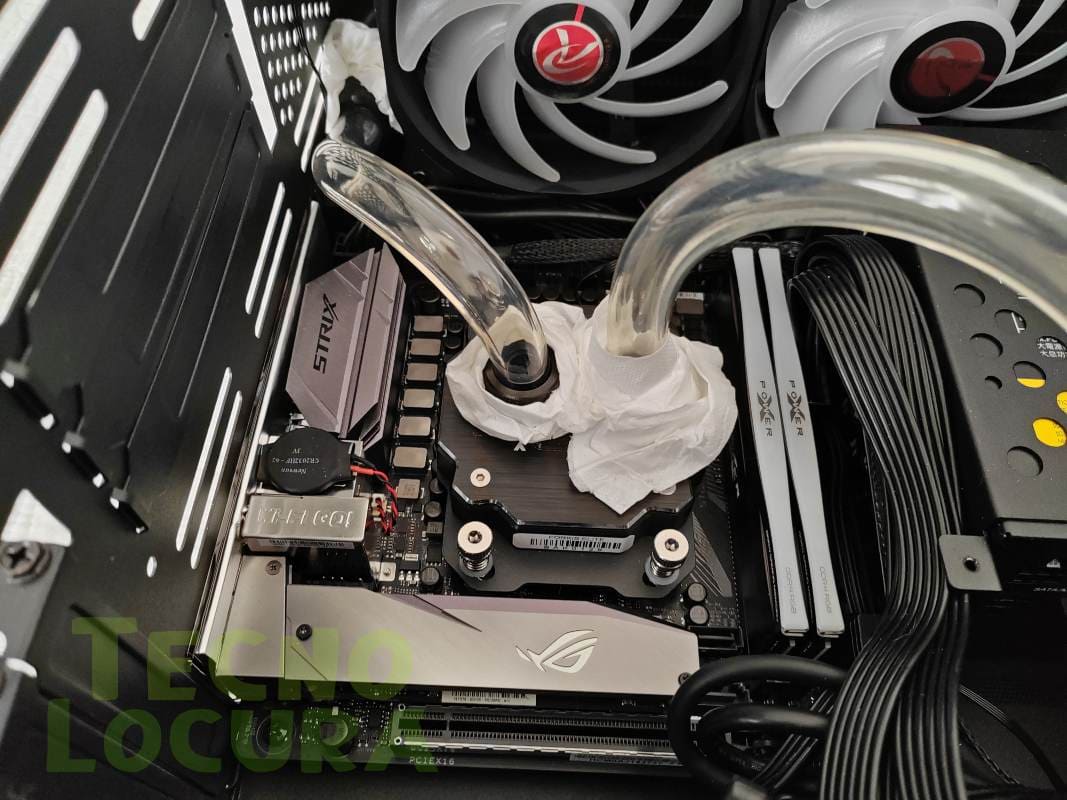

Una vez que tengamos cortados los tubos instalaremos los del bloque para CPU (aquí ya si podremos apretarlos) y sacaremos la bomba del agua para facilitar la instalación de los tubos y poder apretarlos mejor. Antes de ello colocaremos los racores necesarios en la bomba de agua y los pasaremos por los tubos para apretar.

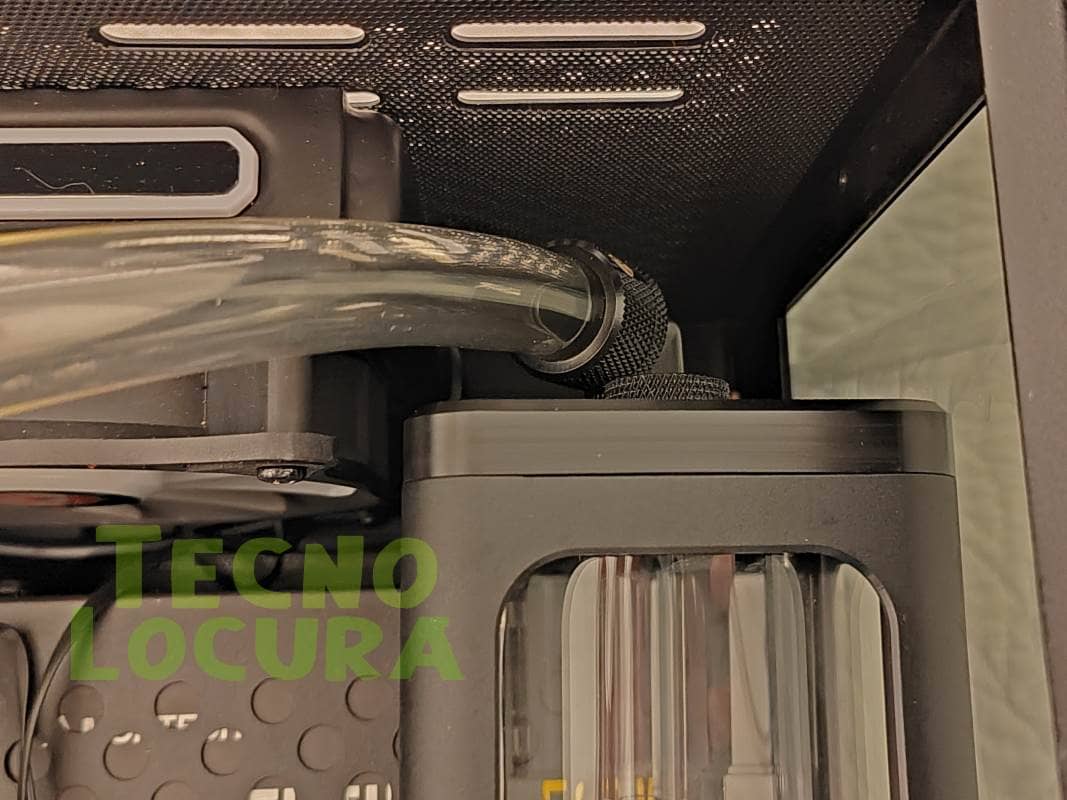

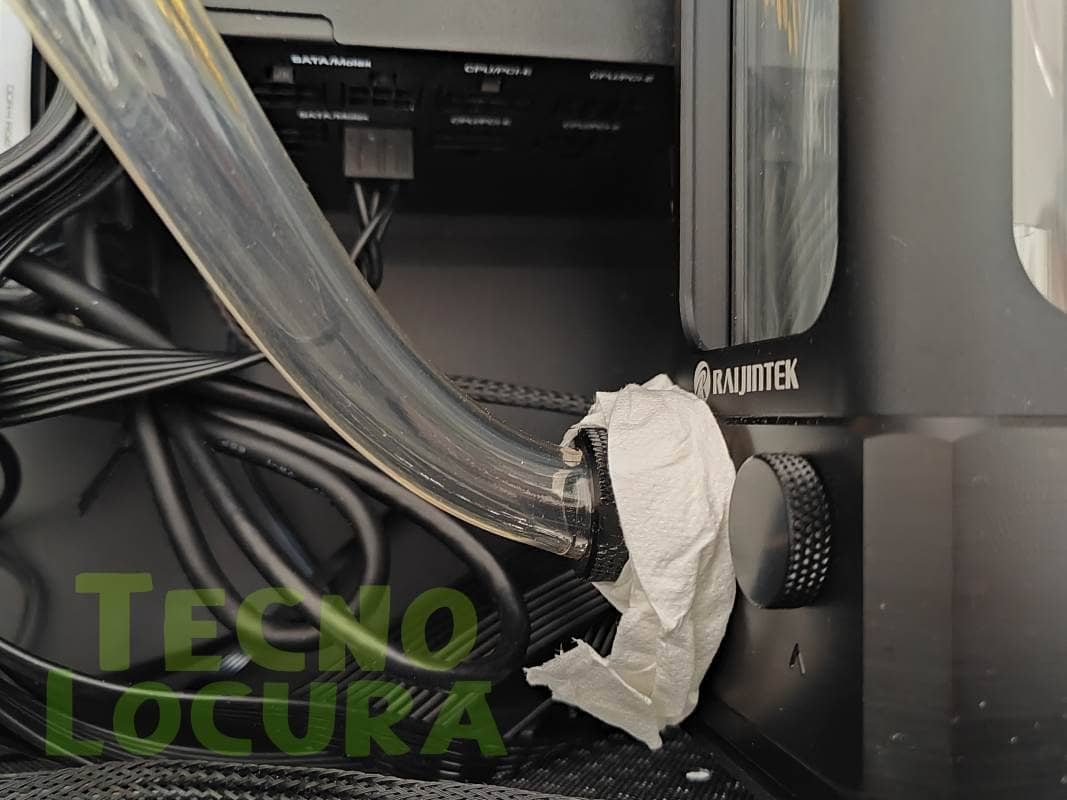

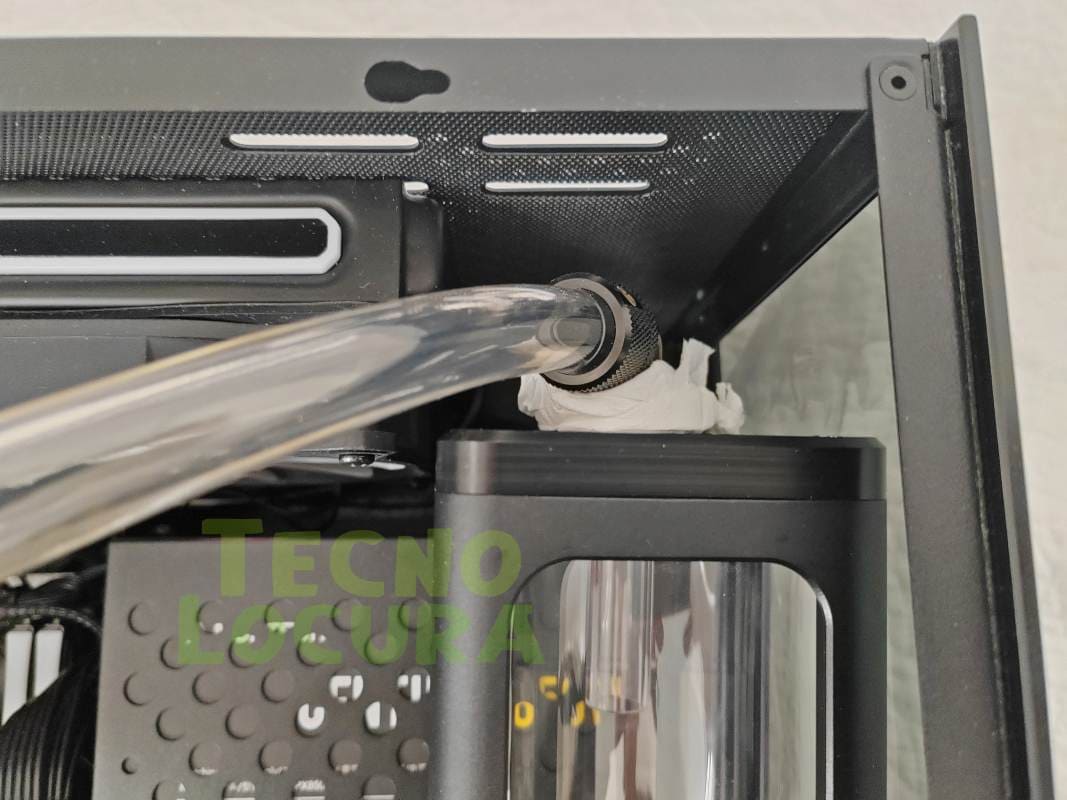

Como podéis ver en las imágenes de arriba, dado el limitado espacio de la caja y al ser tubos blandos el superior de la bomba no quedaba correctamente (hace pinza). Por lo que tuvimos que comprar un codo a parte para ello, y así ha quedado perfecto.

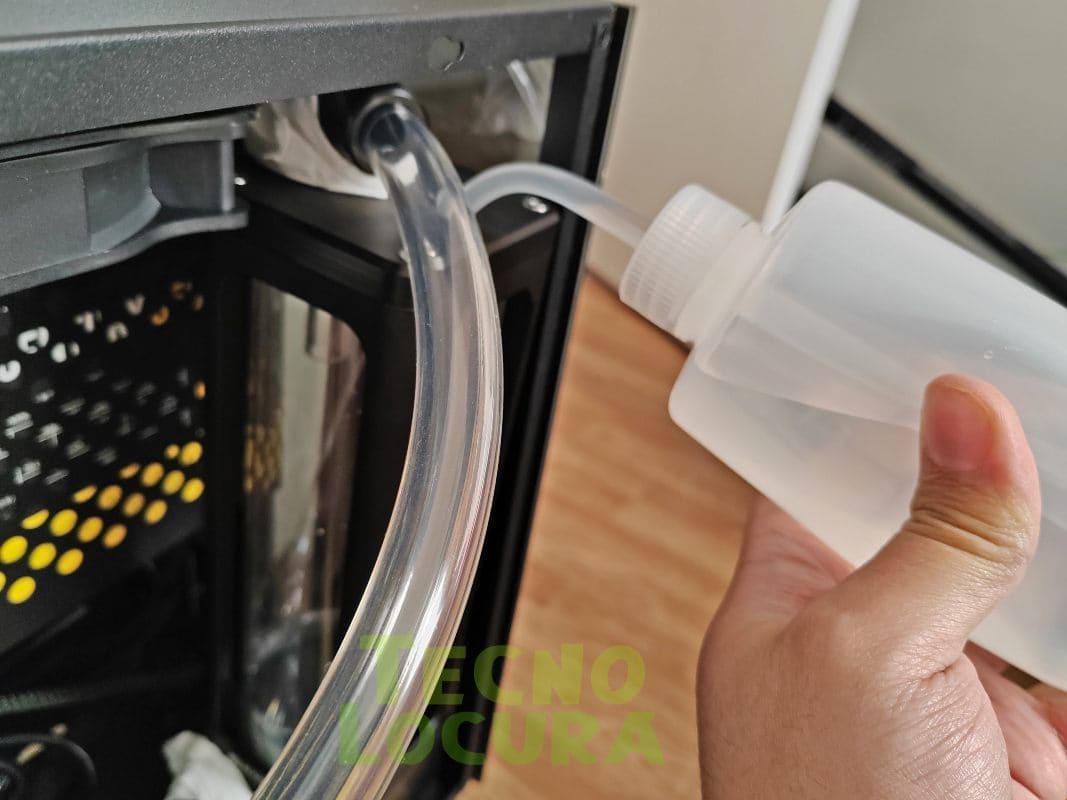

Incorporación del refrigerante RAIAQUA-T1

Una vez tengamos los tubos bien apretados volveremos a colocar la bomba de agua y en este caso ya podremos anclarla en la parte inferior de la caja Paean Mini. Antes de incorporar el agua (y antes de encender el sistema) hemos colocado papel en todos los anclajes de los tubos por donde podría salir agua. Esto es totalmente recomendable por si en algún lugar no hemos apretado lo suficiente y corramos el riesgo de algún escape o fuga de agua. Cosa que podría ser peligroso para el resto de los compontes: si vemos que hay alguna fuga actuaremos lo más rápido posible para atajar la fuga.

Utilizaremos más o menos bote y medio de refrigerante RAIJINTEK RAIAQUA-T1, el cual meteremos en la bomba ANTILA DDC EVO RBW ayudándonos de un bote que nos incluye la marca en el pack. Una vez tengamos todo el agua en la bomba procedemos a encender y el circuito hará circular el agua, aquí podremos ver si aún necesitamos más agua para introducir en la bomba o no.

CARACTERÍSTICAS CLAVE

• Diseño de panel frontal de aluminio
• Revestimiento completo negro diseño interno.
• Soporte para radiador de 240/280 mm
• Compatible con fuente de alimentación ATX
• Compatible con tarjeta VGA de 330 mm
• 3+3 ranuras PCIE (dos opciones para instalar la tarjeta VGA)
• Tipo C×1 + USB3.0×1
• 3,5"×1 disco duro + 2,5"×1 disco duro/SSD
• Amplia zona de orificios de ventilación para el flujo de aire (con filtro de polvo)

CONCLUSIONES FINALES

Este Raijintek Scylla Elite en su versión CA240 ARGB tiene un precio de unos 399€ en tiendas como Amazon. Un precio similar a otras AIO Custum que existen en el mercado para los 240mm, es decir, de 2 ventiladores. Por tanto, en precio es un producto a tener en cuenta por calidad y cantidad de accesorios incorporados pero no destaca en el resto de marcas, aunque sí incorpora más cosas que la competencia. Si bien en tiendas como Amazon la disponibilidad suele ser inestable, aunque hayan productos de Raijintek no se suelen ver tan a menudo como otras marcas. Esto puede ser el único punto menos favorable para los alemanes.

Por otro lado, la caja de PC Paean Mini ronda un valor de unos 160 euros nuevamente en lugares como Amazon. No es la caja de PC tamaño Mini ITX más económica del mercado pero el precio consideramos que está totalmente justificado por la calidad de materiales: acero y aluminio de 8mm.

Así que, por diseño de la caja, por la calidad de materiales de la bomba, la iluminación RGB, la posibilidad de cambiar el líquido refrigerante. Así como la calidad del resto de materiales usados y las buenas prestaciones que ofrece a la hora de refrigerar una CPU potente, desde TecnoLocura le otorgamos nuestra medalla de oro a productos de calidad premium.

GALERIA

ESPECIFICACIONES COMPLETAS

RADIADOR EXTRA
nombre del producto	TEOS 240A RBW
Número de producto	0R40A00061
Dimensión [Ancho×Profundidad×Alto]	273 × 120 × 27 milímetros
Material	Cobre, Acero, Plástico, PCB
Color	Revestido negro
Tubo plano	14 juegos; 245×16×1,5 mm
FPI (Aleta por pulgada)	14
fila de tubos	1
Roscas de tornillo	G 1/4"
Método de control	Control de la placa base/control remoto (mediante el concentrador de control RJK)
Conector de entrada	Conector de 4 pines (engarzado 2,5)
Voltaje	5V
Modo de iluminación	Por software MB o 20 MODOS de iluminación y amp; 7 opciones diferentes de colores estáticos mediante el centro de control ADD de 5 V de Raijintek
Peso	571g

Raijintek PAEAN MINI
Nombre del producto	PAEAN MINI
Número de producto	0R20B00213
Dimensión [Ancho×Profundidad×Alto]	206×353×357 milímetros
Peso	4,07 kg [NO] 4,60 kg [GW]
Material	SPCC 0,8 mm; vidrio templado de 4,0 mm; Aluminio de 4,0 mm. panel
Color	Recubrimiento negro
Soporte M/B	MINI-ITX
Bahía de unidad	Interno 3,5"×1; Interno 2,5"×1
Ranura de expansión	3+3
Panel de E/S	Tipo C×1; USB3.0×1
Fuente de alimentación	ATXPS/2
Cantidad de ventiladores	SUPERIOR: 140 mm×2 / 120 mm×2 [opción] Inferior: 140 mm×2 / 120 mm×2 [opción] Trasero: 120 mm×1 / 92 mm×1 [opción]
Cantidad del radiador	Superior: 120 mm/140 mm/240 mm/280 mm Trasero: 120 mm
Longitud de la tarjeta gráfica	330 mm [Máx.]
Altura del enfriador de CPU	170 mm [Máx.]
Estilo de panel lateral	Vidrio templado de 4 mm.
